在手术机器人执行0.1毫米级血管缝合的精密操作中，传统电机齿槽效应引发的微颤曾是无法逾越的障碍。而如今，采用软磁复合材料三维磁路设计的无槽电机，正将这种震颤降至人类手指无法感知的0.001牛顿·米级。这种静默变革的背后，是一场席卷机器人关节领域的材料革命——当钴铁合金将软磁饱和强度推至2.35特斯拉新高度，当晶界扩散技术使钕铁硼磁体在180℃高温下依然保持超过1.0特斯拉剩磁，当氮化硼填充绝缘材料将导热效率提升300%，机器人运动的物理法则正在被重写。

1.功率密度的双重跃迁路径

高饱和软磁材料的突破正重塑着扭矩输出的物理法则。含钴17%-27%的钴铁合金家族，凭借2.22至2.35特斯拉的饱和磁感应强度，将传统硅钢的磁通密度极限提升了四分之一。这种跃迁绝非简单的数值增长——根据麦克斯韦应力张量理论，电磁扭矩与磁通密度的平方成正比，这意味着当磁感应强度突破2.3特斯拉阈值时，同等体积电机的扭矩输出能力将呈现几何级增长。而在高频战场，0.1毫米超薄硅钢片通过晶粒取向优化，将400赫兹工况下的铁损压缩至每公斤7.9瓦，其490兆帕的屈服强度更使电机极限转速突破每分钟18,000转大关。更高频段的战役则由纳米晶带材主导，这种具有30-50纳米微晶结构的材料，在10千赫兹以上频域将涡流损耗压制到传统方案的三分之一，为高速直驱电机铺平道路。

轴向磁通电机的崛起则从结构维度重构了功率密度定义。盘式拓扑的几何革命使轴向长度缩减80%，铜绕组利用率跃升至85%，双转子夹持定子的创新布局更将散热面积扩大2.3倍。2025年行业数据显示，采用该技术的关节模组功率密度已突破每公斤25千瓦，较传统径向电机实现五倍提升，这种结构红利正推动全球轴向磁通关节装机量实现170%的年增长。

2.零齿槽转矩的静默征服

协作机器人低速运行时的周期性抖动，曾源自电机齿槽间磁阻变化的物理宿命。而今，软磁复合材料通过粉末冶金工艺实现技术反制——绝缘包覆的铁粉颗粒在高压下成型为复杂三维磁路，其各向同性特性允许磁通自由穿越传统叠片无法企及的角度，颗粒间纳米级绝缘层更阻断90%以上的涡流通路。日本住友的实证表明，这种材料应用于轴向磁通电机定子时，铁损较硅钢直降40%，而近净成形技术带来的95%材料利用率，正在将制造成本拉低30%。

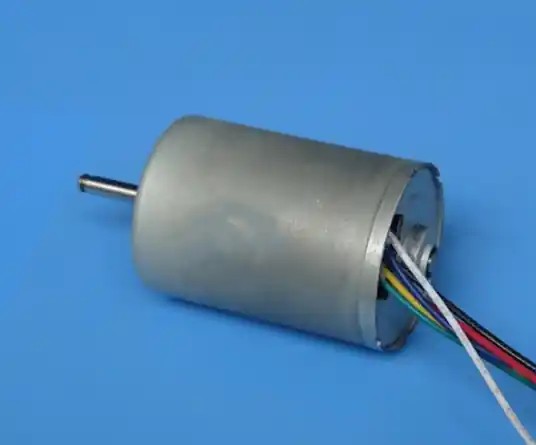

无槽电机技术则从另一维度完成物理消除。Maxon医疗级电机将环形绕组直接嵌入气隙，彻底规避铁芯齿槽结构，虽然牺牲约15%扭矩密度，却换得手术机器人所需的绝对平稳运动。这种技术已助力精密血管缝合实现0.1毫米级精度控制，其大通孔设计更使线缆得以穿越关节中心，重构了机器人内部空间逻辑。在补偿技术前沿，梯度粉芯设计通过成分梯度分布优化局部磁导率，结合燕尾式机械互锁结构降低装配应力，共同编织起消除力矩波动的技术罗网。

3.热管理系统的协同跃迁

当高度集成的关节模组将电机、驱动器、编码器压缩至网球大小的空间时，热管理成为可靠性最后的守护者。陶瓷填充技术在此展现惊人潜力——氮化硼与氮化铝微片在聚酰亚胺基体中构建三维导热网络，使绝缘材料纵向导热率突破每米开尔文3瓦大关，同时维持着10千伏介电强度的安全屏障。在更微观的接触界面，银-氮化硼复合体系将热阻压制至每平方厘米开尔文0.08度，这种纳米级热桥技术使热流传递效率提升三倍。

散热架构的重构同样关键。氮化铝陶瓷基板以每米开尔文170-200瓦的热导率直接键合功率器件，其热膨胀系数与芯片的完美匹配，消除了传统金属基板的热应力痼疾。而在系统层面，镁合金壳体凭借铝材三分之二的密度和钢材三倍的热导率，配合材料固有阻尼特性，同步实现30%振动能量耗散与热管理效率提升。宝武镁业与埃斯顿的联合测试显示，这种材料变革使关节模组温升降低15摄氏度，永磁体退磁风险骤降40%。

4.抗退磁与精度的双重堡垒

反复启停的过载工况下，永磁体的高温稳定性决定着扭矩输出的生死线。晶界扩散技术在此构筑起第一道防线——磁控溅射沉积的镝铽薄膜在热处理中沿晶界渗透，形成核壳结构的(Nd,Pr,Dy/Tb)₂Fe₁₄B晶相，将矫顽力从16.7千奥斯特推升至28.4千奥斯特。配合铝锆硅多层防护涂层在180℃环境实现的0.1%氧化率，这套组合使磁体高温剩磁稳定在1.0特斯拉以上，抗退磁能力提升70%。

传感精度的保卫战则在电磁与机械双战场展开。RLS的磁编码器革新采用温度补偿型钕铁硼磁环，将材料温度系数压缩至每开尔文0.001%；差分式读头设计构筑起抗干扰堡垒，在300高斯杂散磁场侵袭下仍将角度误差锁死在0.1度以内。机械集成层面的突破更具颠覆性——编码器与制动器的同轴封装将装配公差链缩短60%，这种机电一体化思维使零点漂移降至历史最低水平。

5.轻量化与成本重构的技术博弈

高端关节的成本困局中，稀土永磁占比常达35%以上。铁氧体磁体的逆袭正改变游戏规则：通过凸极拓扑与集中绕组优化磁路，辅以高磁链线圈设计，这种无稀土方案在保持80%扭矩输出同时，将磁材成本削减60%。而晶界扩散工艺的精进，更使重稀土利用率从30%飙升至85%，推动钕铁硼成本曲线下降40%。

结构轻量化战役中，镁合金压铸技术的突破使其成本逼近传统铝合金。埃斯顿的实测数据显示，镁合金关节壳体实现11%减重，连带效应使系统能耗降低10%。更具颠覆性的是工程塑料的渗透——高性能聚酰胺齿轮与聚苯硫醚壳体组合，在德国ReBeL机械臂上实现全塑结构奇迹，8公斤整机重量仅为金属方案的1/3，生产成本直降50%。这种材料替代正在服务机器人领域催生全新应用生态。

总结

机器人关节的进化史，本质上是一部材料物性的解锁史。当软磁材料突破2.3特斯拉饱和极限，当复合绝缘材料的热管理效率跃升三倍，当工程塑料重构机械本体，这些静默的革命正在重塑机器运动的本质。行业预判，随着材料基因工程加速新组分发现，未来十年将见证四大趋势交汇：磁材饱和强度逼近2.5特斯拉理论极值；热管理效率实现数量级跨越；轻量化推动功率密度突破40千瓦每公斤；规模化生产使系统成本降至现价三分之一。这场始于材料实验室的技术长征，终将在手术室、工厂车间乃至家庭空间中，赋予机器人媲美生物肌肉的优雅运动能力
