前言

AGV（自动导引车）和AMR（自主移动机器人）的运行性能，很大程度上取决于驱动系统的设计是否合理。驱动轮提供牵引力，低压伺服电机输出动力，减速机构完成扭矩放大，驱动器负责精准控制，四者共同决定了整车的加速能力、爬坡能力、定位精度以及长期运行可靠性。

在实际项目中，很多驱动系统问题并非源于电机性能不足，而是整车动力学计算不完整。例如，只按照额定载荷选择电机，而忽略滚动阻力、坡度阻力、加速惯性以及驱动轮附着能力，最终容易出现起步困难、电机过载、舵轮打滑或整车运行效率偏低等问题。

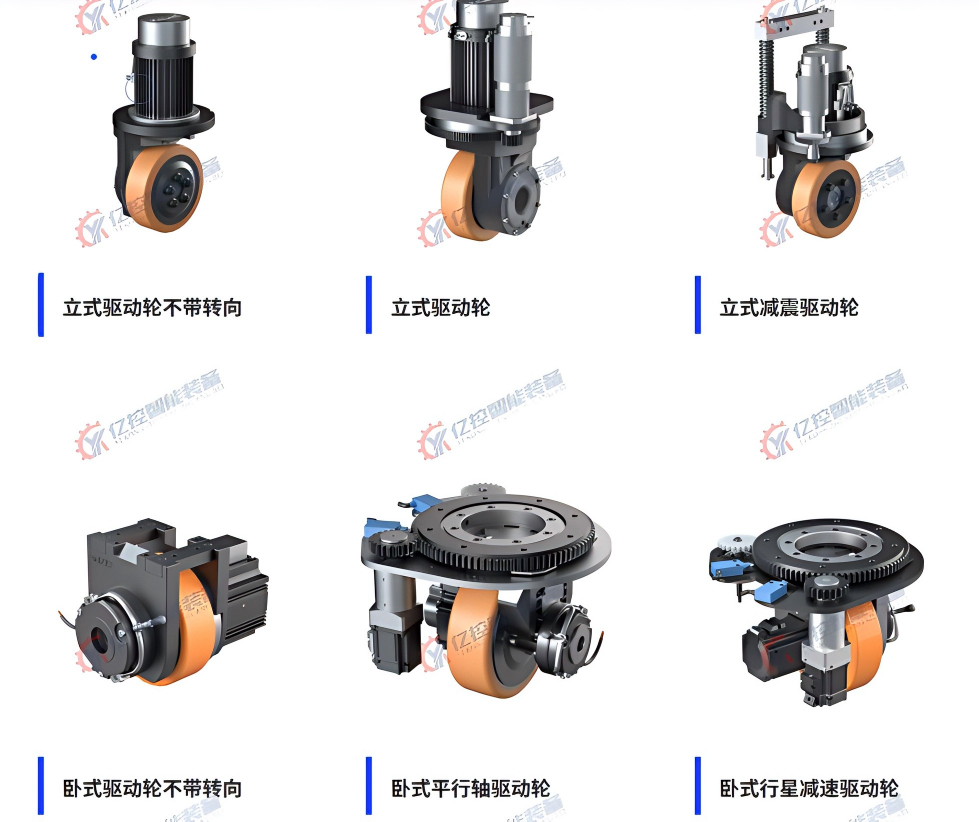

作为国内较早专注移动机器人驱动系统研发与制造的企业，亿控智能长期深耕AGV舵轮、差速驱动轮、低压伺服电机、伺服驱动器及整套移动机器人驱动系统。本文结合工程实践经验及《机械设计手册》相关计算方法，对AGV驱动系统的动力学计算过程进行系统梳理，为设备研发和选型提供参考。

一、AGV整车行驶阻力分析

对于运行速度通常不超过1m/s的工业AGV，空气阻力可以忽略不计。因此，驱动系统所需要克服的主要阻力包括滚动阻力、坡度阻力和加速惯性阻力三部分。

整车驱动力应满足：

F驱 ≥ Ff + Fθ + Fa

其中：

F驱——驱动轮总牵引力（N）

Ff——滚动阻力（N）

Fθ——坡度阻力（N）

Fa——加速惯性阻力（N）

只有驱动力大于整车阻力，AGV才能实现稳定启动、持续运行及正常爬坡。

二、滚动阻力计算

滚动阻力主要来源于车轮与地面接触时产生的弹性变形，是AGV持续运行过程中最基本的阻力来源。

计算公式如下：

Ff = (f × G) ÷ r

其中：

f——滚动阻力因数

G——整车重力（N）

r——驱动轮半径（m）

工程中常用参数如下：

聚氨酯轮配环氧地坪：0.0018～0.0025m

钢轮：0.0010～0.0015m

需要特别注意的是，部分设计资料中滚动阻力因数采用厘米（cm）作为单位，工程计算时必须统一换算为米（m），否则计算结果会产生100倍左右的误差。

三、坡度阻力计算

工业AGV通常设计2%左右的爬坡能力。

由于坡度较小，可采用小角度近似：

sinθ≈tanθ≈坡度百分比

因此坡度阻力可简化为：

Fθ = 0.02 × G

例如，一台总质量500kg的AGV：

G = 500 × 9.81 = 4905N

则坡度阻力约为：98.1N

对于更大坡度，应采用实际三角函数计算，以提高计算精度。

四、加速惯性阻力

AGV频繁启停，加速度产生的惯性载荷通常占据较大比例。

根据牛顿第二定律：

Fa = M × a

其中：

M——整车质量（kg）

a——设计加速度（m/s²）

一般推荐参数如下：

普通物流AGV：0.5m/s²

人机协作机器人：0.2～0.3m/s²

降低加速度虽然会延长启动时间，但能够有效减小驱动系统峰值负载，提高整机稳定性。

五、整车阻力计算实例

5.1 已知设计参数

5.2 阻力计算结果汇总

5.3 设计结论

整车最大运行阻力约为 499 N，驱动系统选型时应以该值作为基础边界条件，并在工程设计中预留 20%～50%安全裕量，用于覆盖启动冲击、地面波动及长期运行损耗。

工程提示

在实际AGV项目中，驱动系统失效往往不是发生在“计算平均工况”，而是发生在“起步 + 坡道 + 加速叠加的瞬态工况”。因此工程选型必须以峰值阻力为准，而不是平均功耗。

六、驱动轮输出扭矩计算

驱动轮输出扭矩由低压伺服电机经过减速机构放大后获得。

计算公式：

T轮 = Tm × i × η

其中：

T轮——驱动轮输出扭矩（Nm）

Tm——电机额定扭矩（Nm）

i——减速比

η——减速机效率

通常情况下：

行星减速机效率约为0.85；

蜗轮蜗杆减速机效率一般为0.60～0.70。

不同类型减速机构效率差异较大，计算时不能直接套用同一参数。

七、驱动轮牵引力计算

驱动轮输出扭矩可进一步换算为牵引力：

F = T ÷ r

对于双驱AGV：

F总 = 2 × F

多驱底盘则根据驱动轮数量进行累加。

例如：

电机额定扭矩0.4Nm；

减速比30；

减速机效率0.85；

驱动轮半径65mm。

则：输出扭矩约10.2Nm；单驱动轮最大牵引力约157N。

这一参数直接决定整车能够克服的最大运行阻力。

八、AGV最高运行速度计算

AGV理论最高速度可由电机转速和减速比计算得到：

V = (2 × π × r × n) ÷ i

其中：

n——电机额定转速（rpm）

例如：

2500rpm；

减速比30；

驱动轮半径65mm。

理论最高速度约为34m/min，即约0.57m/s。

若速度不足，可适当提高电机转速或降低减速比，但需要同步校核驱动轮输出扭矩是否满足整车需求。

九、电机功率校核

完成扭矩计算后，还应校核电机额定功率。

计算公式：

P = (T × n) ÷ 9550

例如：

额定扭矩0.4Nm；

额定转速2500rpm。

计算得到：

约0.105kW。

工程项目通常建议：

电机额定扭矩预留1.2～1.5倍安全系数；

额定功率同样建议保留20%～50%的设计裕量，以应对长期连续运行及冲击载荷。

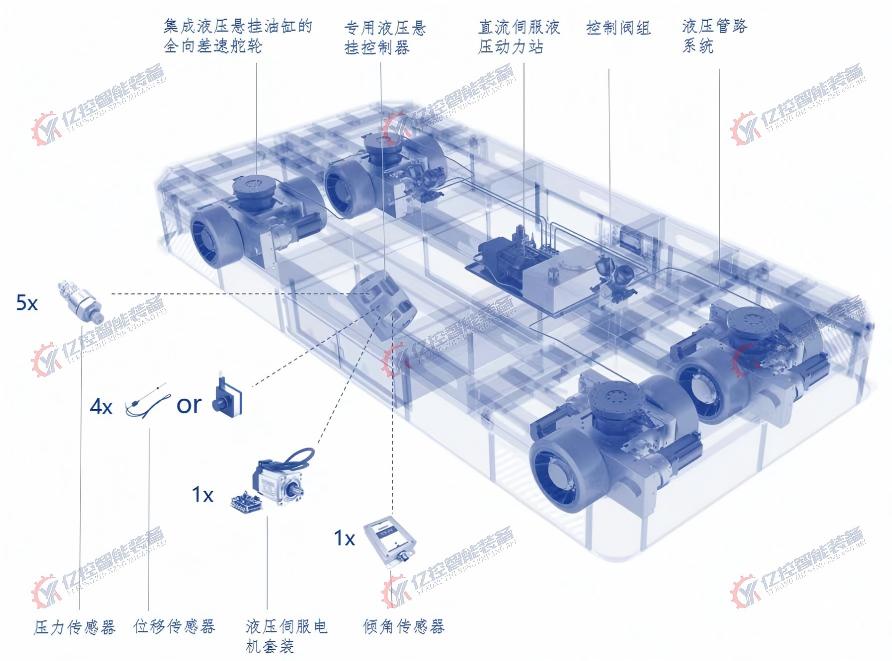

十、多轮底盘驱动轮预紧力计算

四轮、六轮及重载AGV通常采用浮动驱动结构，以保证驱动轮始终保持足够的接地压力。

驱动轮不发生打滑应满足：

μ × FN ≥ F

因此：

FN ≥ F ÷ μ

其中：

μ——轮胎与地面的附着系数。

例如：

单轮牵引力157N；

地面附着系数0.54。

则：

最小预紧力约291N。

实际工程中建议增加约10%的预紧余量，因此可选择额定弹力320N左右的弹簧，以补偿长期使用带来的疲劳衰减。

常见附着系数可参考：

干燥环氧地坪：0.75

潮湿混凝土：0.35

干燥碎石：0.65

干燥土路：0.54

潮湿路面：0.30

冰雪路面：0.25

十一、AGV驱动系统标准选型流程

一套完整的驱动系统通常按照以下流程完成设计：

首先确定整车质量、最高速度、加速度、最大爬坡能力及驱动轮尺寸。

随后计算滚动阻力、坡度阻力及加速惯性阻力，并求得整车总阻力。

根据驱动轮数量计算单轮所需牵引力，再进一步计算驱动轮输出扭矩。

结合减速比反推低压伺服电机所需额定扭矩，并同步完成驱动器容量匹配。

最后校核整车最高速度、驱动轮附着能力及弹簧预紧力，形成完整的驱动系统设计方案。

十二、工程设计中的注意事项

在AGV项目开发过程中，驱动系统性能往往受到多个因素共同影响，而不仅仅取决于电机功率。

首先，应严格区分滚动阻力因数与附着系数，两者物理意义完全不同，不能混淆使用。

其次，不同减速机构效率差异较大，行星减速机与蜗轮蜗杆减速机不能采用相同效率参数。

此外，电机和驱动器的选型不能仅依据理论计算值，而应充分考虑长期连续运行、频繁启停及冲击负载等实际工况，合理预留安全系数。

对于多驱动轮底盘，还应重点关注驱动轮接地压力和附着能力，避免由于轮压不足导致打滑，从而影响整车定位精度和运行稳定性。

结语

AGV驱动系统的设计不仅是电机选型，更是整车动力学、机械结构、电气驱动及控制系统协同优化的过程。从整车阻力分析、驱动轮牵引力计算，到低压伺服电机、减速机构、驱动器及驱动轮结构设计，每一个环节都会直接影响整车的运行性能和可靠性。
