亿控智能|谐波减速器精度指标，你真的吃透了吗？
在机器人关节、精密转台等对运动控制要求极高的场景中，谐波减速器的精度参数直接决定了系统的性能天花板。选型时，面对“背隙”“回差”“传动误差”等术语，不少人会陷入困惑。亿控智能在AGV驱动轮、伺服驱动与电机领域的长期实践中深刻体会到，只有理清这些上游核心零部件的指标本质，才能在系统集成时做出最优匹配。下面，我们用新视角拆解这五大关键指标。
一、五大精度指标，换一种方式讲清楚
1. 背隙（Backlash）——齿间有多少“空程”

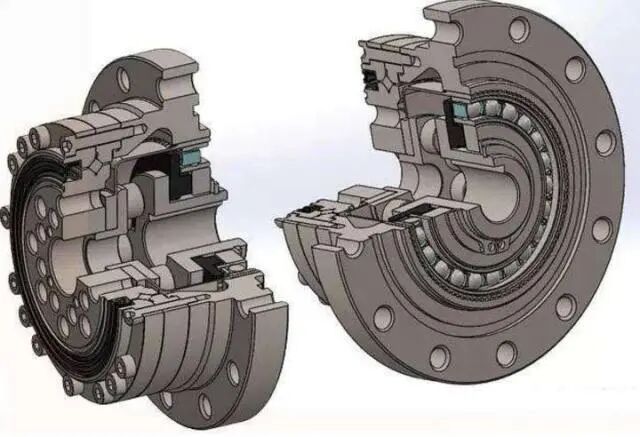

背隙指的是输入轴锁死时，输出轴在正反方向可以自由晃动的角度。它几乎纯粹源于柔轮与刚轮齿侧之间的机械间隙。谐波减速器通过柔轮的弹性变形实现多齿同时啮合，天生就能将这种间隙压到极低。行业主流产品的背隙通常标称 ≤1 arcmin，高端产品可以做到 ≤0.5 arcmin，部分产品在常规检测条件下已无法检出可分辨的空程。需要说明的是，“零背隙”并非绝对为零，而是实测值低于仪器分辨能力。背隙基本不受扭矩影响，是一个纯粹的机械特征。
2. 回差（Lost Motion）——换向时总共丢失了多少角度
回差比背隙更进一步。固定输入端，在输出端施加规定的扭矩，正、反两个方向停止位置之间的角度差，就是回差。它等于 背隙 + 柔轮弹性变形 + 轴承游隙 + 壳体微变形 等一系列可恢复的柔量之和。因此，回差始终不小于背隙，而且施加的扭矩越大，弹性成分越明显，回差也会随之增大。行业内通常以额定扭矩的一定比例进行测试，回差典型值落在 1~3 arcmin。在实际选型中，建议重点关注规定扭矩下的回差数据，而非仅看空载背隙，因为前者才真正反映换向时的跟随精度。
3. 传动误差（Transmission Error）——减速器本身传得准不准

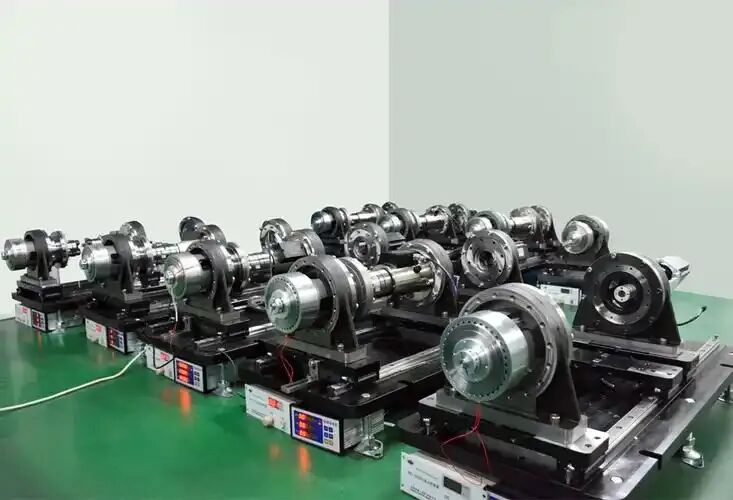

这是谐波减速器最核心的绝对精度指标。输入轴转过一定角度，根据减速比可以算出理论输出角度，实际输出角度与理论值的偏差就是传动误差。测量时需在输入、输出端同时安装高精度编码器，全周扫描记录偏差曲线。由于柔轮每转一圈，啮合状态会周期性变化，传动误差曲线也呈明显的周期性。行业通常取峰峰值作为标称值，典型要求 ≤1 arcmin。这个参数回答的是：在不换向的单向运动中，减速器能否精确跟随指令转动。
4. 定位精度（Positioning Accuracy）——系统最终能到达目标位置吗
定位精度不再是减速器一个零部件的指标，而是对整个传动链的综合评判。从参考点出发，指令走到目标位置，实际到达位置与目标之间的最大偏差，就是定位精度。它不仅包含减速器的传动误差，还叠加了电机编码器误差、驱动器偏差、联轴器与安装同轴度、热变形等一系列因素。因此，定位精度一般会大于传动误差。从伺服驱动和系统集成的角度看，安装工艺和结构刚度对定位精度的影响往往被低估，这是我们在项目调试中反复验证的经验。
5. 重复定位精度（Repeatability）——每次能不能停在同一个地方
重复定位精度只看一件事：在相同条件下，多次朝着同一个目标位置运动，各次实际停留位置之间的散布有多大。它不关心离目标值偏离了多远，只关心离散度。实测中通常用 ±3σ 表示，行业典型值 ≤±0.5 arcmin。对于焊接、装配、AGV对接等重视轨迹一致性的应用，重复定位精度往往比定位精度更为关键，因为它决定了动作的可复现程度。
二、一张表，看清内在关系与层级
把这五个指标放进同一张表，从“零件级”到“系统级”的层次立刻清晰起来：
| 背隙 | ||||
| 回差 | ||||
| 传动误差 | ||||
| 定位精度 | ||||
| 重复定位精度 |
这张表本身就是一张“结构图”：从上到下，由纯粹的机械间隙，逐步叠加弹性变形、传递偏差、系统误差，最后剥离系统性偏差后剩下随机散布。
四个核心关系，选型时务必牢记：
回差 ≥ 背隙 —— 扭矩越大，弹性成分越多，二者差值越明显。
定位精度 ≥ 传动误差 —— 减速器自身精度只是系统精度的一部分。
定位精度 ≥ 重复定位精度 —— 固定的系统偏差不会增加重复测量时的散布。
传动误差与回差各有侧重 —— 一个看单向“走得准不准”，一个看换向“丢没丢角度”，两者视角不同，但传动误差大的减速器，回差往往也不会小。
三、常见误区
误区一：“背隙为零就足够”
背隙小不等于回差小。在大负载关节中，柔轮与轴承的弹性回差可能远大于齿隙本身。如果只盯着背隙，而忽视带载下的回差实测值，设计上很容易出现换向抖动或过冲。选型时，建议至少同步关注规定扭矩下的回差数据。
误区二：“传动误差好，系统定位精度就一定好”
传动误差只是减速器自身的成绩单，而系统定位精度还要经过电机、编码器、结构刚性等多道关卡。不少现场问题最终追溯到安装不同心或负载惯量匹配不当，而非减速器本身。将减速器精度兑现为系统精度，需要整机级的精密装配与控制策略配合。
误区三：“重复定位精度高，代表传动精度也高”
重复性好只能说明设备“手稳”，却可能每次都指偏同一个方向。如果存在固定的系统偏差，重复定位精度再漂亮，绝对定位依然不准。在伺服驱动和运动控制层面，补偿掉系统偏差后，重复定位精度才能真正成为高精度作业的保障。
小结
从背隙到重复定位精度，这五个指标由单一到综合、由零件到系统，构成了一套完整的精度评价金字塔。亿控智能在AGV驱动轮、伺服驱动与电机领域持续深耕，深知上游零部件的精度指标最终要在系统层面兑现。没有“万能”的参数，只有最贴合工况的指标组合。理解每个指标背后的物理意义，权衡间隙、刚度、绝对精度与一致性，才能让整套传动系统发挥出最大价值。
