电机选型实战笔记：从换向原理到多机械手节拍设计

电机选型实战笔记：从换向原理到多机械手节拍设计
选电机，很多人第一反应是看功率。但真正做过项目的人都知道，功率往往只是参考值。更关键的问题是：这台电机要完成什么运动？负载多大？节拍多快？控制精度要求多高？
如果把这些问题拆开，电机选型其实可以沿着一条清晰的主线走：先看原理，再看类型，最后用实际工况倒推型号。

一、所有电机的共同点：都在解决“磁场换向”

不管电机外形怎么变、应用怎么不同，本质上都在做同一件事：让磁场按需要换向。
区别在于，换向由谁完成：
机械结构换向；
电子电路换向；
电网自然换向。
也正因为换向方式不同，才形成了不同类型的电机，并对应不同的原理、特点和应用场景。
有一个工程原则必须牢记：
在垂直升降的 Z 轴场合，无论选哪种电机，都要配刹车。
否则一旦断电，负载可能直接坠落，带来安全风险。
掌握这个分类逻辑后，面对复杂需求时，就能更快锁定适合的电机方向。

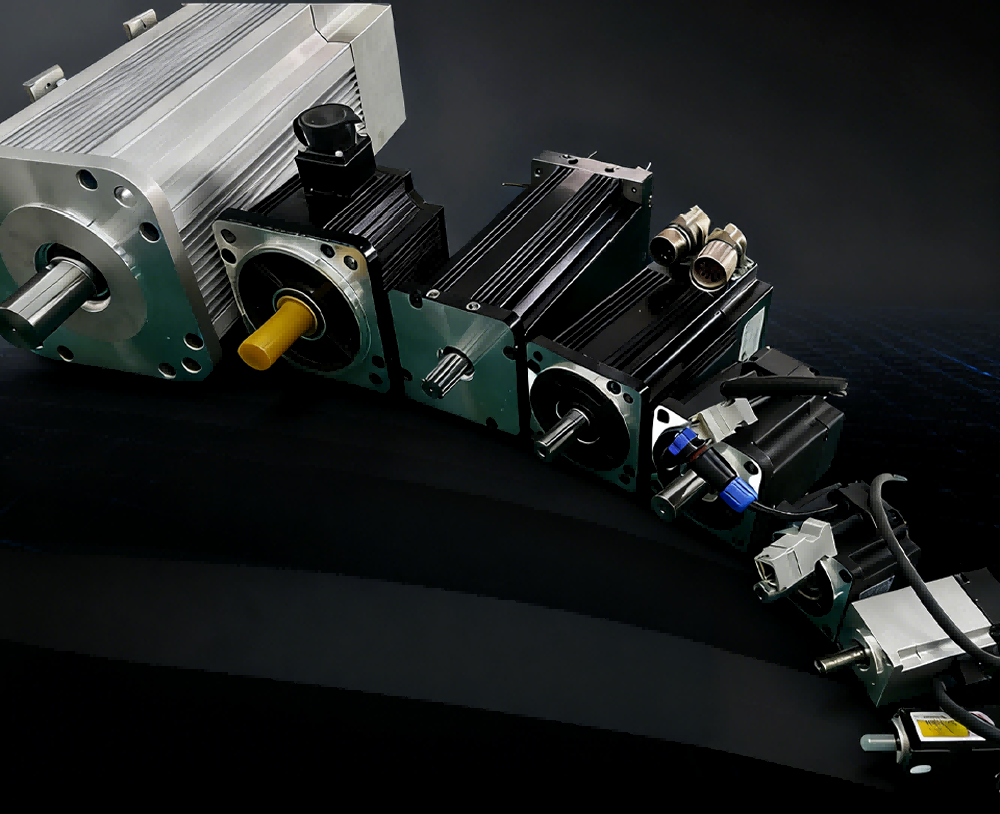

二、步进电机 vs 伺服电机：两条不同的选型路线

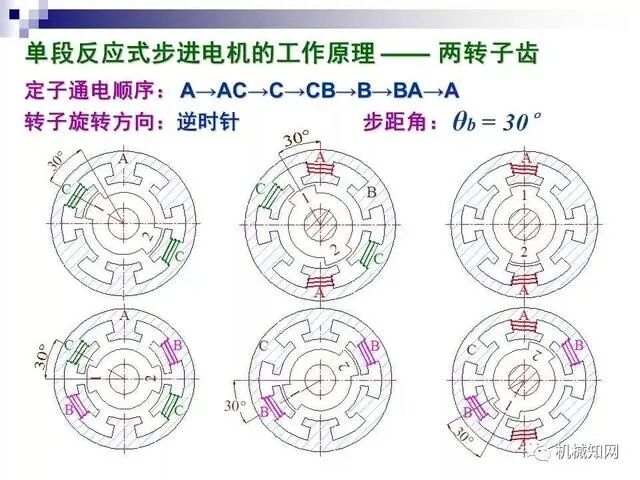

1. 步进电机：开环控制，成本优先

步进电机通常采用开环控制。它最大的优势是价格低，国产套装价格大约只有伺服电机的五分之一左右。
但步进电机的选型有一个常见误区：不能把功率当作固定选型依据。
真正要看的是扭矩，而且不是某一个孤立扭矩值，而是要结合目标转速，查看对应转速下的输出扭矩曲线。
步进电机的转速特性比较特殊：
最佳工作区间：约 200～600 转/分钟；
超过 600 转/分钟：容易出现扭矩骤降、丢步；
转速过低：可能产生低频震动。
命名方面，步进电机常以法兰安装尺寸来区分，例如 20、28、35、42、57 等。企业中 57 规格使用最广。
需要注意的是，57C 系列实际法兰为 60mm，但安装孔距兼容 57 规格。
常见后缀含义：
BA：带刹车，垂直轴必选；
SF：防水；
SZ：双轴。

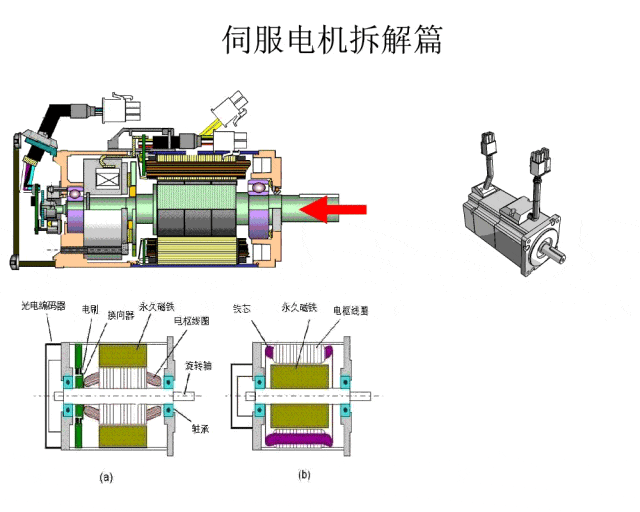

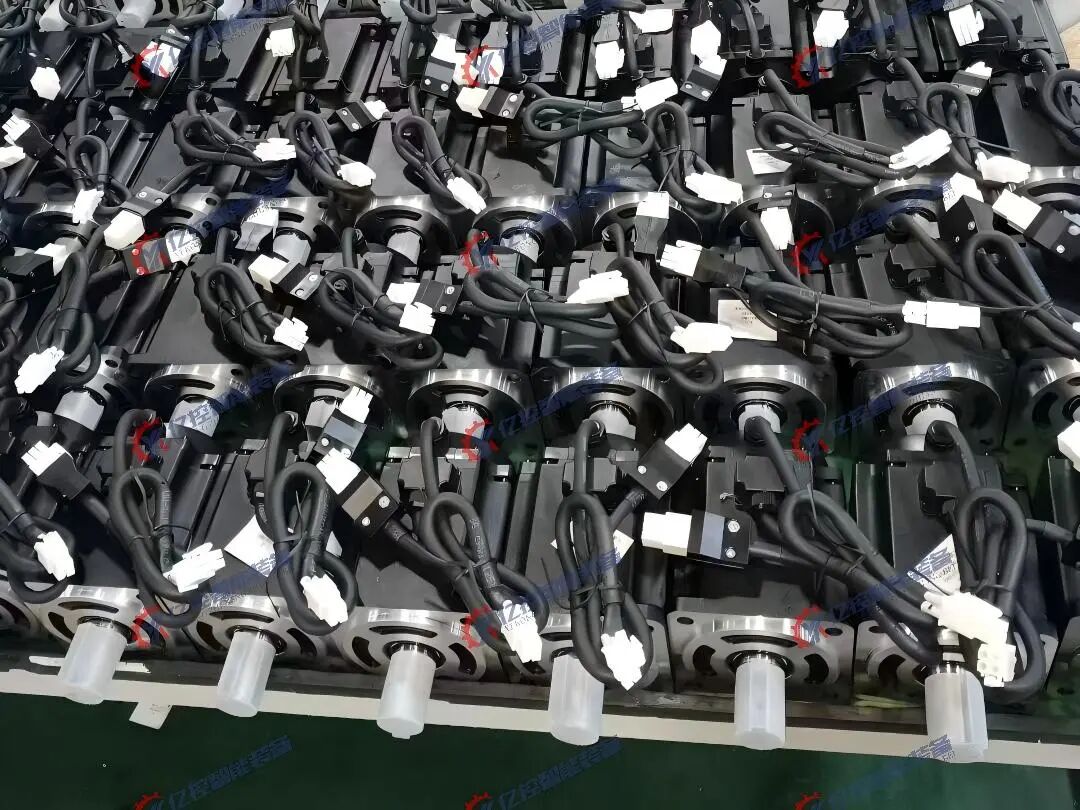

2. 伺服电机：闭环控制，性能优先

伺服电机自带编码器，构成闭环控制，因此不会像开环步进那样轻易丢步。它的刚性高、响应快，适合对速度、精度和动态性能要求更高的场合。
伺服选型可以按“三步法”推进：
第一步：先看机械匹配。
法兰尺寸对不对、轴径配不配、垂直轴是否加刹车，这些是基础。
第二步：再看性能匹配。
根据负载计算连续扭矩，对应额定扭矩；计算加速扭矩，对应峰值扭矩；同时确认转速能否覆盖设备最高速。
第三步：后看反馈需求。
断电后是否需要记住位置，选绝对值编码器；多轴同步，考虑总线控制；高精度设备，则要关注高分辨率编码器。

以亿控智能 TEC 系列伺服电机为例，选型时同样建议按这三步走：先确认法兰、轴径和刹车需求；再根据负载核算额定扭矩、峰值扭矩和最高转速；最后按断电记忆、多轴同步和编码器分辨率选择反馈配置。具体参数则以对应选型手册为准。

此外，伺服选型不能只看扭矩，还必须计算转子惯量匹配。负载惯量与电机惯量之比要控制在合理范围内，否则会影响系统动态性能。

三、实战案例：从具体需求倒推电机

假设有一个设计任务：
负载质量：5kg；
运动距离：30mm；
运动时间：0.2s；
模组型号：KK6010-200，丝杠导程 10mm，行程 200mm。
选型可以这样拆解：

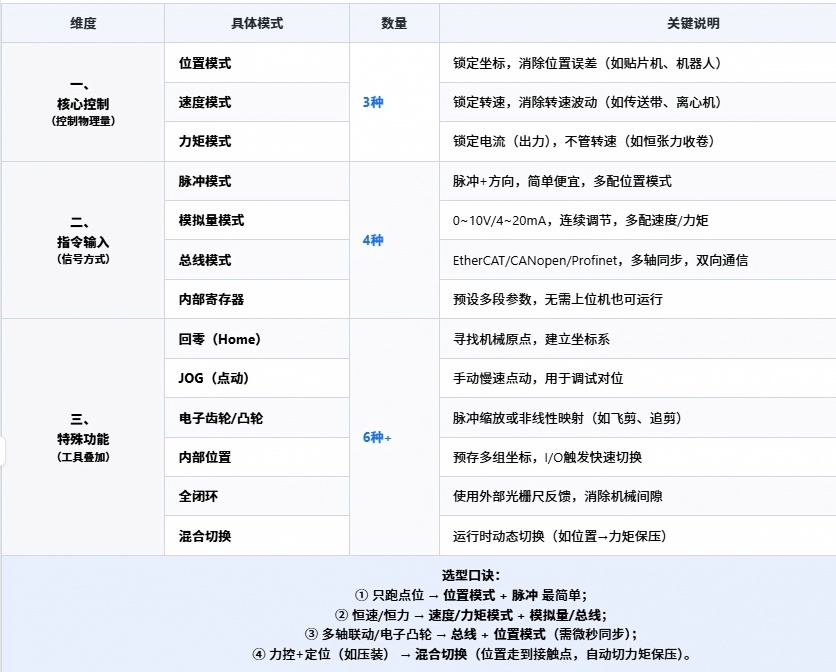

第一步：确定控制模式
如果是定点走行程，应选择位置模式（伺服）或开环脉冲控制（步进）。
如果只是匀速旋转，不在乎停在哪里，可以用速度模式。
如果涉及恒张力、恒压力，则用力矩模式。
第二步：计算扭矩与惯量
核心是把直线运动折算到电机端，计算加速扭矩和负载惯量。
算出所需扭矩后，再结合 0.2s 的运动时间，推算所需转速。
第三步：匹配功率与转速
功率公式为：
P = T × N / 9550
其中 T 为扭矩，单位 N·m；N 为转速，单位 r/min。
但要注意，功率只是参考值。真正决定电机能不能胜任的，是扭矩与转速的匹配曲线。
把负载条件输入选型插件，计算出电机额定功率和扭矩，再对照伺服电机选型手册，就能找到合适型号。整个过程中，节拍计算非常关键，下面用一个多机械手案例说明。

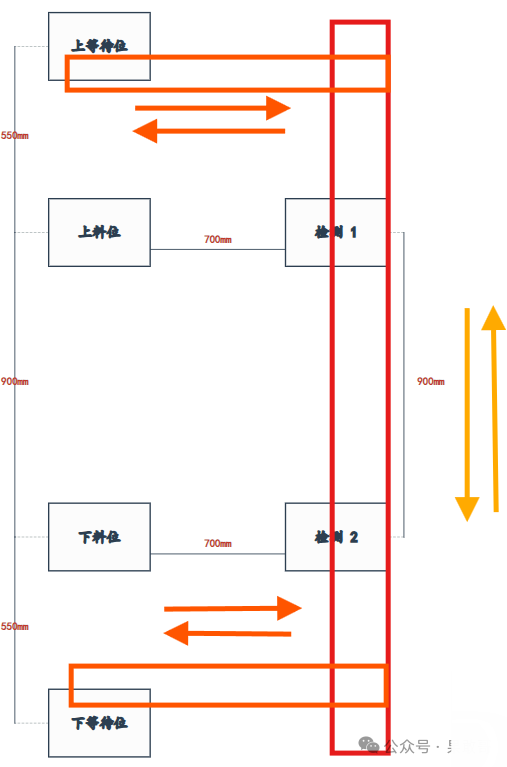

四、多机械手多位置时序设计实战

场景如下：
人工把工件放到上料位，上料机械手抓取工件，放到检测 1 或检测 2 工位。检测完成后，下料机械手抓取工件并放到下料位。
由于上料机械手可能停在检测 2 位置，所以需要设置下料等待位；同理，也需要上料等待位。
整个检测节拍要求为 24s/件，包括中间抓取和检测时间。文中已知检测时间为 37.5s。为了满足联动节拍，机械手的取放时间也必须压缩在 24s 内，其中还包含等待时间。
第一步：确定机械手初始位置
上料机械手初始位置在上料等待位，上料等待位在进料旁边；
下料机械手初始位置在下料等待位，下料等待位在检测 2 旁边。
第二步：拆解检测流程

顺序
上料机械手动作
下料机械手动作
1
在上料等待位向下移动550mm
在下料等待位向上移动550mm
2
Z轴向下移动320mm
Z轴向下移动320mm
3
夹爪抓取工件
夹爪抓取工件
4
Z轴向上移动320mm
Z轴向上移动320mm
5
向右移动700mm
向左移动700mm
6
Z轴向下移动320mm
Z轴向下移动320mm
7
夹爪放置工件
夹爪放置工件
8
Z轴向上移动320mm，工件检测
Z轴向上移动320mm，工件下料

第三步：规划重叠时间与最优路径
根据检测位空置情况，规划最优路径，目标是在 11s 内完成关键动作。
接下来只需拆解各分运动时间，就能根据负载和运动时间，确定各轴所需伺服电机大小和模组型号。

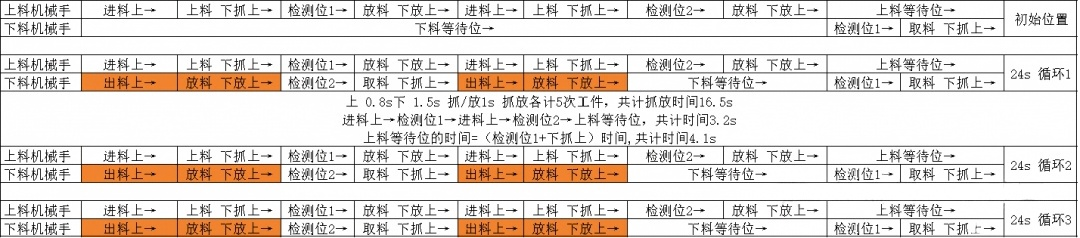

第四步：拆解分运动时间
按原文口径：
上 0.8s、下 1.5s、抓/放 1s，抓放各计 5 次工件，共计抓放时间 16.5s；
进料上 0.8s → 检测位 1 0.8s → 进料上 0.8s → 检测位 2 0.8s → 上料等待位，共计 3.2s；
上料等待位时间 = 检测位 1 的 0.8s + 下抓上 3.3s，共计 4.1s；
总时间合计约 23.1s，小于 24s 总运行时间。
第五步：根据时间、负载和行程选型

方向/轴
行程
时间
速度
选型关联
极限上下位置
550 + 900 = 1450mm
0.8s
1812.5mm/s
结合Z轴悬臂350mm、余量30mm、载荷15kg、负载偏心100mm，综合选择模组与伺服电机
左右方向
700mm
0.8s
875mm/s
同上
Z轴方向
320mm
0.8s
400mm/s
同上

最后，再结合 Z 轴悬臂长度 350mm、余量 30mm、载荷重量 15kg、负载偏心距离 100mm 等条件，就可以在亿控智能 TEC 系列伺服电机及配套模组中选出合适的机械手方案。

选电机不是单纯查参数，而是把原理、负载、节拍、精度和安装条件放在一起综合判断。先分清电机类型，再用扭矩、转速、惯量和反馈需求逐项匹配，最后用实际节拍验证，选型就会从“凭感觉”变成“有依据”。

如果项目需要闭环伺服方案，亿控智能 TEC 系列伺服电机也可以作为选型对象之一；但最终型号仍要以实际负载、节拍、安装条件和选型手册参数为准。
