电机核心分类与技术演进

1.1 电机分类及核心特性

电机是将电能转化为机械能的设备，其工作原理基于电磁学原理，通过电流在磁场中的作用产生旋转运动或线性运动。作为现代工程和科技的核心组成部分，电机在驱动机械设备、提供动力和控制系统等领域起着关键作用。随着技术发展，电机性能和效率持续提升以满足多元化需求。

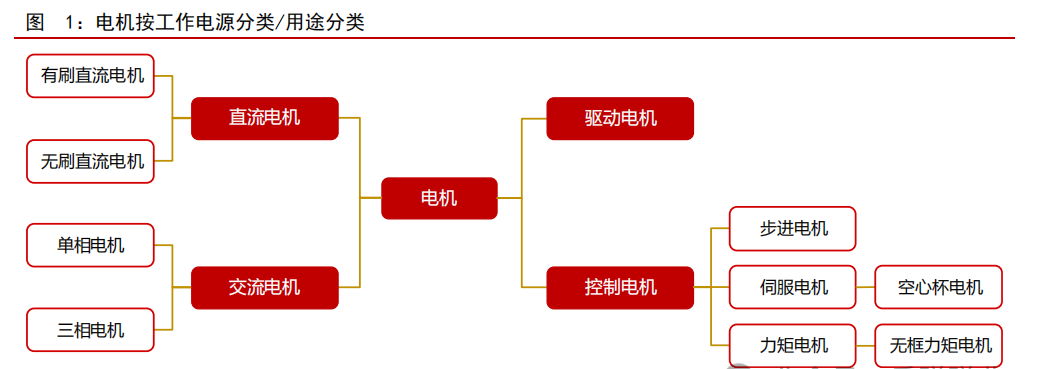

根据工作电源分类，电机分为直流电机和交流电机。

• 直流电机通过直流电源供电，将直流电能转换为机械能。其优势包括转速稳定、起动转矩大、效率高；劣势在于结构复杂、维护困难、成本较高，主要应用于机床、机器人、电动车、船舶等领域。

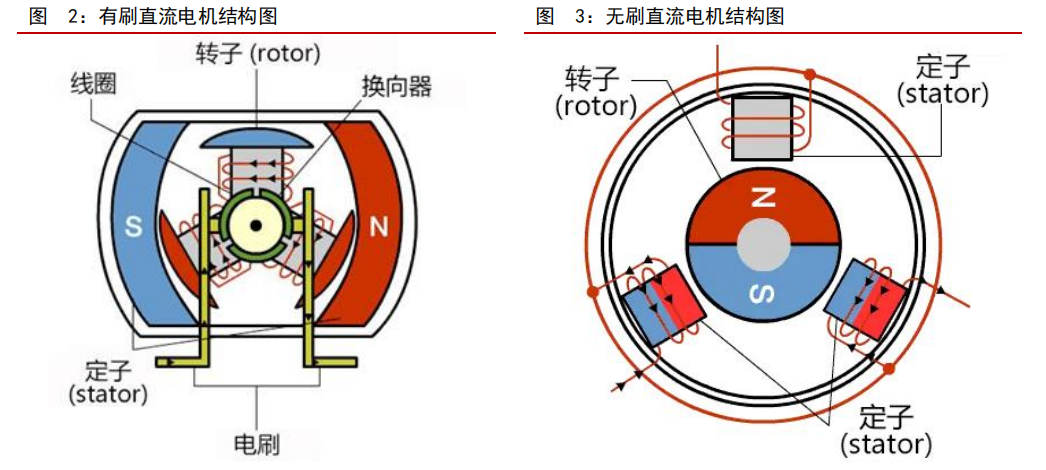

  • 有刷直流电机：采用机械换向方式，磁极固定而线圈旋转。换向器与电刷配合实现线圈电流方向交替，结构简单且技术成熟，具备起动扭矩大、响应速度快、控制精度高（可达0.01毫米）的特点。

  •


  • 无刷直流电机（BLDC）：采用电子换向方式，线圈固定而磁极旋转。通过霍尔元件感知磁极位置切换电流方向，无电刷磨损，具有寿命长、噪音低、维护成本低的优势。

• 交流电机通过交流电源供电，将交流电能转换为机械能。其特点是耐用性强、制造成本低、易于操作，广泛应用于消费品和工业设备。

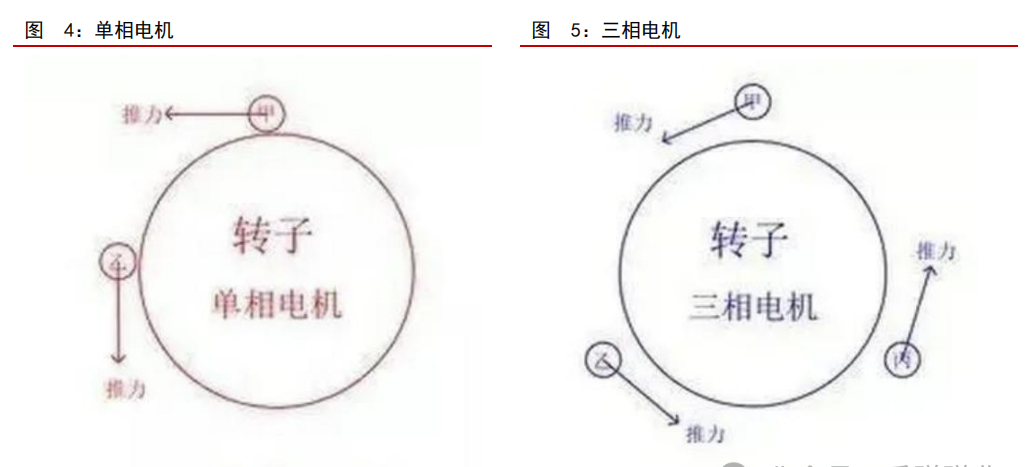

  • 单相电机：利用单相交流电产生磁场驱动转子，需启动电容器辅助启动。结构简单、成本低廉，适用于风扇、吸尘器等家用电器。

  • 三相电机：由三组间隔120度的线圈构成，利用三相交流电生成旋转磁场驱动转子。运行效率高、平稳性强、寿命长，主要应用于工业水泵、风机、压缩机等设备。

  •


按工作用途分类，控制电机作为执行机构用于精确控制转速和位置，主要包括：

• 步进电机：将电脉冲信号转化为角位移，通过脉冲数量控制位移量，脉冲频率控制转速。结构简单、可靠性高，应用于自动送料机、打印机等。

• 伺服电机：将电压信号转化为机械输出量，通过编码器反馈信号实现闭环控制。具备精度高、响应快、稳定性强、输出力矩大的特点，适用于高精度控制系统。

• 力矩电机：以输出扭矩为核心控制目标，省去机械传动部件。具备高扭矩输出和精密控制能力，适用于机床、自动化生产线、机器人关节等场景，可分为无框和有框两类。

政策支持方面，《机械行业稳增长工作方案（2023-2024年）》聚焦产业基础能力提升与核心技术攻关，推动电机技术突破；《关于推动未来产业创新发展的实施意见》明确将人形机器人列为重点突破领域，强化电机作为机器人核心零部件的战略地位。

2. 空心杯电机：技术特性与产业生态

2.1 技术原理与分类

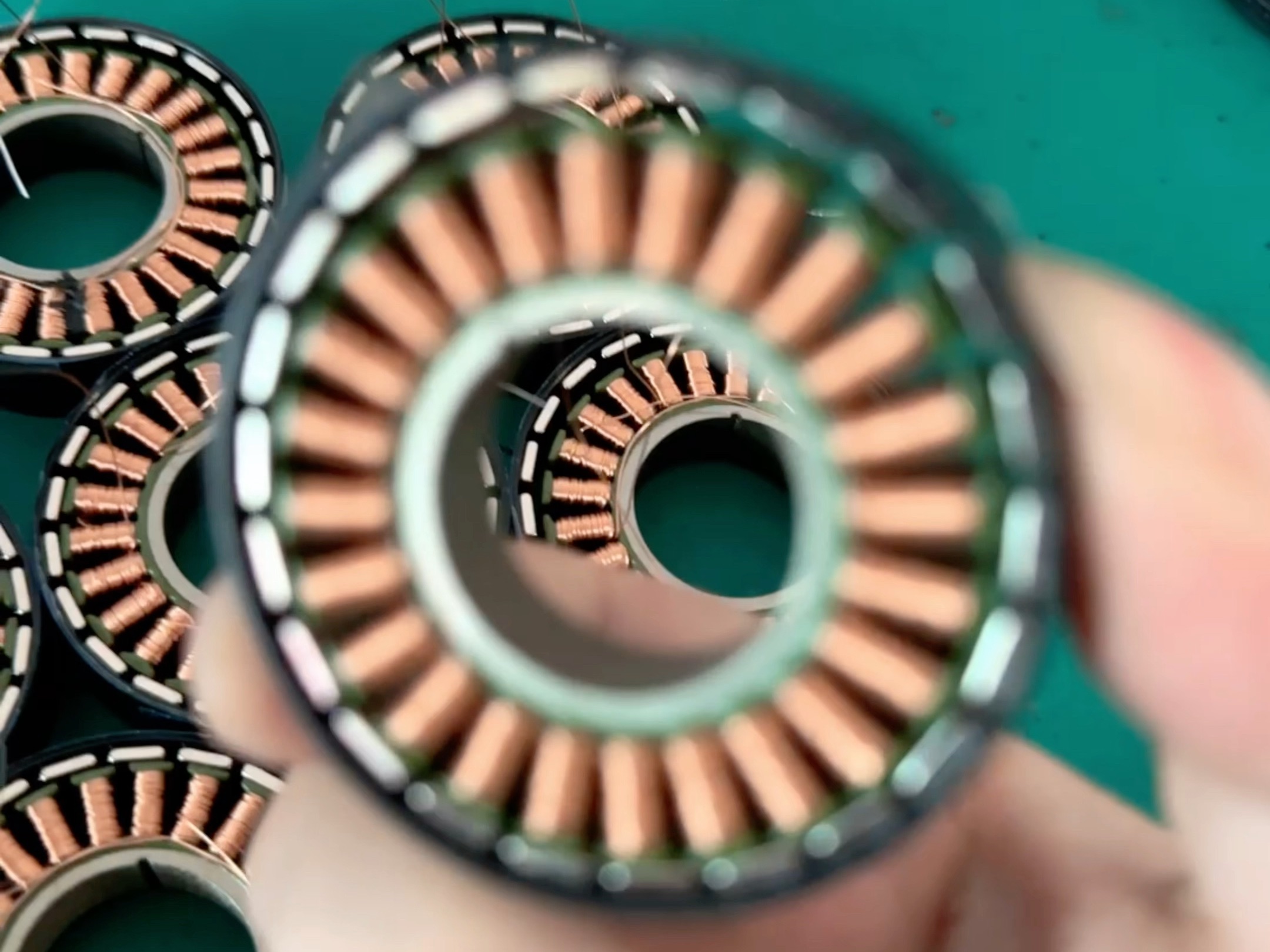

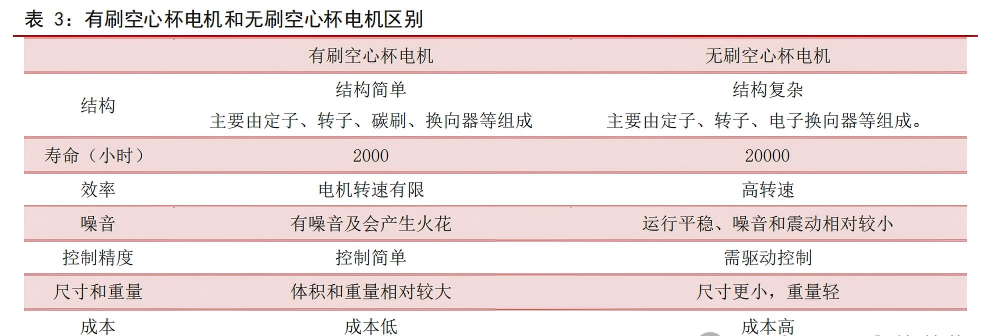

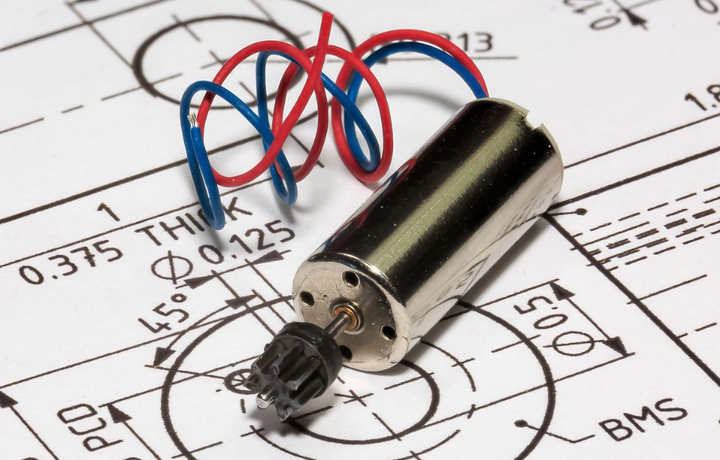

空心杯电机作为直流永磁伺服控制电机的特殊类型，其核心创新在于采用无铁芯转子设计。该电机的结构包含轴、轴承、杯形绕组及径向磁化的环状磁体（定子），磁体断面开槽是其标志性特征。有刷与无刷两种技术路线构成主要分类：有刷空心杯电机依赖碳刷与换向器的机械接触实现电能传导，虽具备结构简单、成本低廉的优势，但电刷磨损引发的火花噪声与寿命衰减限制了其在高端场景的应用，目前主要服务于小型家电领域；而无刷空心杯电机通过电子换向器实现电流方向切换，彻底消除接触磨损，在体积、效率及寿命维度显著优化，成为无人机、机器人关节及精密医疗设备的首选驱动方案。得益于无齿槽结构与悬空绕线工艺，该电机展现出三大核心优势：其一是卓越的节能特性，能量转换效率较传统电机提升超15%；其二是低速转矩均匀性，保障了精密设备的平稳运行；其三是高速工况下的振动与噪声抑制能力，振幅降幅可达30dB。

2.2 产业链与行业壁垒

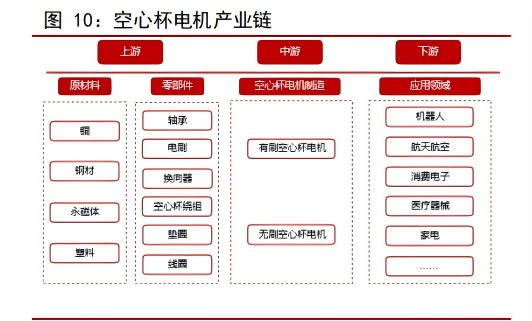

空心杯电机产业链涵盖上游原材料、中游制造与下游应用三大环节。上游以铜材（绕组导体）、钕铁硼永磁体（磁极材料）、高精度轴承为核心，其中永磁体成本占比达35%；中游制造的核心瓶颈在于线圈绕组工艺，直线型、马鞍形及斜绕形三类技术路线对应不同的功率密度与空间效率，其中斜绕形工艺可使功率密度提升至400W/kg。下游应用呈现多元分布，2023年中国市场中医疗器械以37%的占比居首，仓储物流（15%）、工业自动化（12%）及机器人（8%）紧随其后。行业面临三重壁垒：技术壁垒表现为悬空绕线工艺的精密控制需求，导线直径公差需≤0.01mm、匝数误差≤±1匝，否则将导致电机参数漂移超5%；定制化壁垒源于与客户的深度绑定，例如手术机器人关节驱动需匹配特定力矩曲线，新进企业难以突破既有协作网络；资金壁垒则体现在全自动高速冲床（单台≥200万元）、精密转子生产线（单线≥500万元）等重资产投入，且年研发投入需持续维持在营收的15%以上。

2.3 竞争格局与市场空间

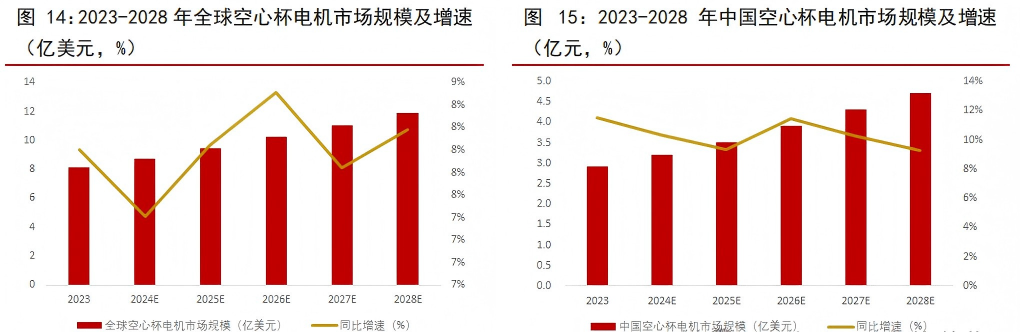

全球市场呈现高度集中态势，2023年海外企业占据85%份额，行业前五强合计市占率达67%。德国Faulhaber凭借微电机精密控制技术领跑市场，瑞士Portescap则以高功率密度设计见长，美国Allied Motion专注于定制化解决方案。市场增长动能来自双重引擎：医疗器械精密化趋势推动需求年增超10%，如达芬奇手术机器人单机需配置6台空心杯电机；人形机器人爆发则开启增量空间，以特斯拉Optimus为例，单台灵巧手需12台电机驱动五指关节。根据量产规划测算，当人形机器人年产量达100万台时，全球空心杯电机市场规模将突破205亿元，中国市场占比约50%。2024年全球市场规模预计达8.7亿美元（同比+7.41%），中国市场增速更快，将实现10.34%增长至3.20亿元。

3. 无框力矩电机：人形机器人关节核心

3.1 技术演进路径

无框力矩电机通过去除传统外壳与轴承，将定子与转子直接嵌入设备本体，实现传动链路的极致精简。其技术先进性体现在三方面：传动环节消除减速机构使能量损耗降低超15%；系统惯性减少30%带来±0.05°的定位精度；宽温域适应性（-40℃~+155℃）与超5G抗冲击能力满足严苛工况。当前技术瓶颈集中于磁路设计与制造工艺，工业机器人关节要求转矩密度＞8Nm/kg，海外龙头如美国科尔摩根采用碳纤维绑扎工艺，德国TQ-RoboDrive则创新性应用环氧塑封灌胶技术。未来演进聚焦高性能化与场景定制双路径：通过Halbach阵列磁路优化，转矩密度有望提升至12Nm/kg；针对协作机器人开发的柔性关节模块与人形机器人高集成度关节组件，将拓展多场景适配能力。

3.2 市场格局与需求测算

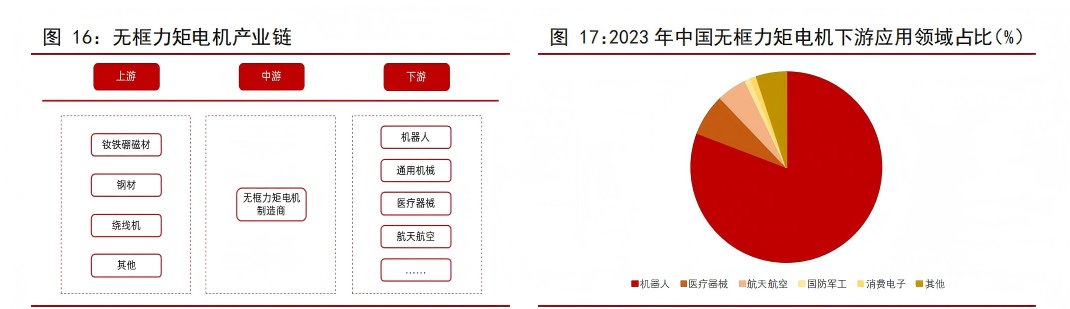

中国市场呈现应用高度集中的特征，机器人领域占据80%份额，其中人形机器人占比45%、协作机器人占35%。竞争格局呈现海外主导与国产替代并行态势：科尔摩根与TQ-RoboDrive垄断高端市场，国内企业如合泰科技（2023年市占率16%）、大族电机（12%）凭借价格优势切入中端市场。人形机器人规模化量产将成为核心驱动力，单台电机用量达28台——其中14台用于线性执行器（搭配行星滚柱丝杠），14台用于旋转执行器（匹配谐波减速器）。伴随量产进程，电机均价将从2025年的1200元/台降至2030年的800元/台。按此测算，当中国人形机器人年产量达500万台时，无框力矩电机市场规模将突破2795亿元。特斯拉专项需求更为显著，其2025-2027年电机采购规模预计从3.45亿元跃升至279.55亿元，三年扩张80倍。

4. 技术趋势与产业展望

空心杯电机正向±0.01°超高精度演进，以支撑灵巧手完成穿针引线（精度0.1mm级）与钢琴演奏（响应＜1ms）等复杂操作；无框力矩电机则通过纳米晶软磁合金应用，使功率密度提升30%，满足人形机器人奔跑工况的300%瞬时过载需求。产业化进程已全面加速：特斯拉Optimus计划2025年实现量产，宇树科技H1型号将于2024年交付。两类电机将共享人形机器人万亿级市场红利，空心杯电机2027年全球市场有望突破120亿元，无框力矩电机2030年中国市场规模预计达2800亿元，共同构筑智能装备核心增长极。
