人形机器人的核心动力：无框力矩电机解析与展望

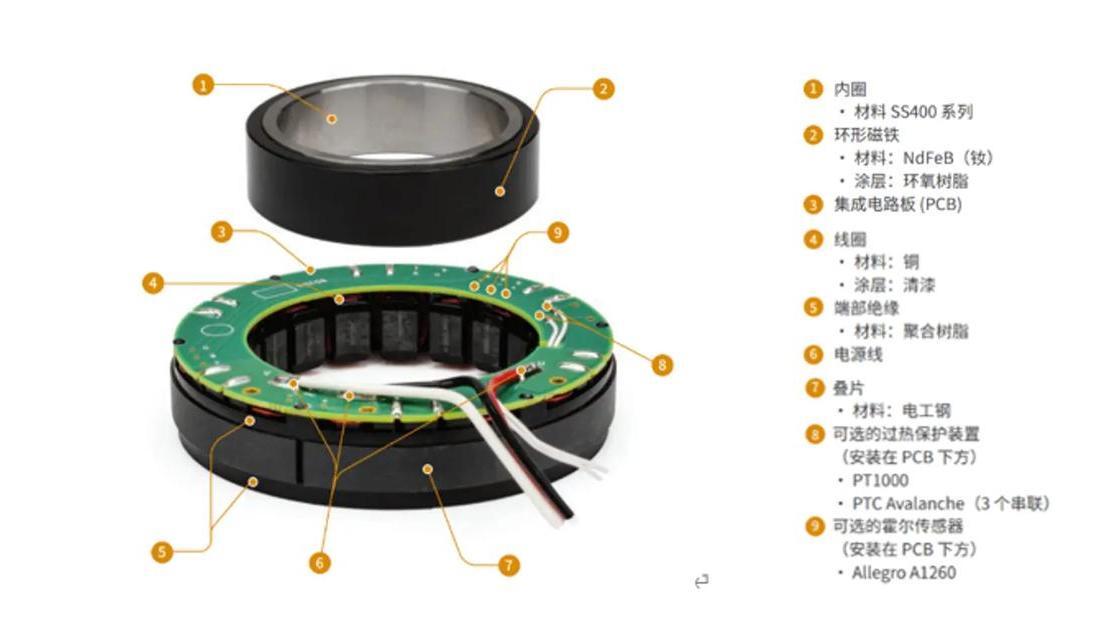

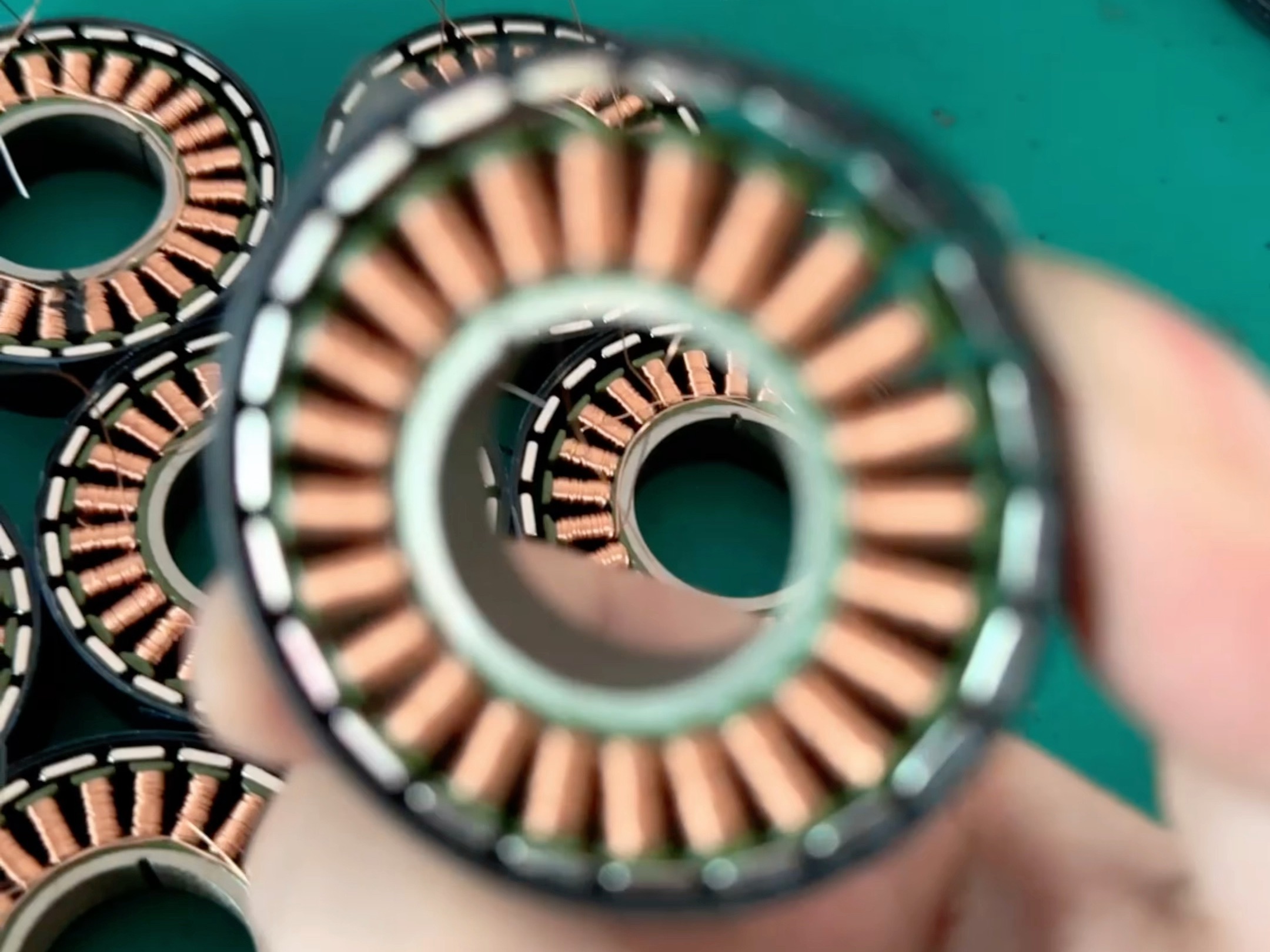

无框力矩电机（Frameless Torque Motor）是人形机器人关节驱动的核心部件。它摒弃了传统电机的机壳、轴承和端盖，仅由转子（磁钢）和定子（线圈）两部分组成。这种独特设计使其能直接嵌入机器人关节结构内部，与减速器、编码器等高度集成，形成紧凑高效的“执行器模组”，是实现机器人轻量化、灵活运动的关键。
一、 核心技术优势
无框力矩电机相比传统伺服电机，优势显著：
极致紧凑与轻量： 去除外壳等冗余结构，体积减少30%以上，重量大幅降低，尤其适合空间狭小的关节（如手腕、脚踝）。其中空轴设计允许线束、冷却管路甚至传动丝杠穿过，简化内部布局。
高转矩密度： 单位体积/重量输出扭矩远超传统电机（顶尖产品>45Nm/kg，甚至70Nm/kg+），完美契合关节“低转速、大扭矩”需求，提供强大驱动力。
卓越动态响应： 转子转动惯量极低，响应时间达毫秒级，使人形机器人能快速启停、精准调整姿态（如奔跑平衡、灵巧手操作）。
高效散热与长寿命： 定子直接接触关节金属外壳（常配合导热材料），热量通过外壳散热鳍片或液冷通道高效导出，温升低，适合长时间高负载运行。
高度集成与精密控制： 易于与谐波减速器（旋转）、行星滚柱丝杠（直线）、高分辨率编码器（17bit+）集成，实现模块化关节（如特斯拉Optimus执行器）。系统定位精度可达±0.01°，满足手术机器人、精密装配等严苛要求。
二、 市场前景：爆发在即
多重动力驱动市场快速增长：
人形机器人爆发： 单台需40+个关节执行器（旋转+线性），特斯拉Optimus、Figure 01等头部产品预计2025年后量产，需求弹性巨大。核心测算： 假设2030年全球销量100万台，单执行器模组价值1.5万元，对应电机相关市场规模约420亿元。

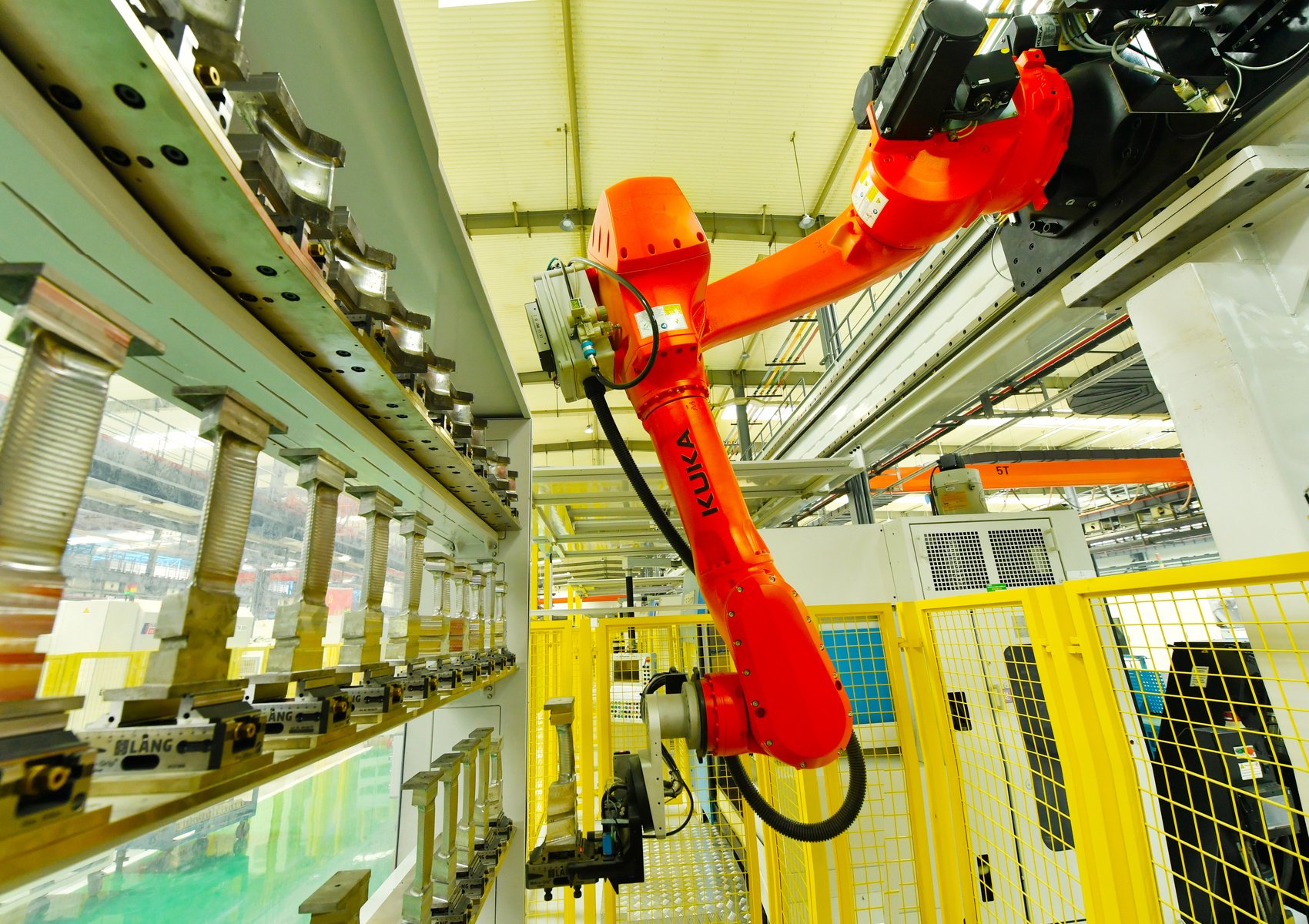

工业升级需求： 协作机器人（单台约需7个关节）、高端机床、半导体设备（光刻机、晶圆搬运）、医疗设备（手术机器人）对高精度、高可靠性电机的需求持续增长。预计工业领域配套市场同样潜力巨大，规模可达百亿级。
国产替代加速： 科尔摩根、AMK等国际龙头技术领先但价格高昂。步科股份、禾川科技、昊志机电等国内企业技术快速追赶，性能接近国际水平，凭借显著成本优势和本土化服务，正加速切入人形机器人和高端工业供应链。
三、 竞争格局与国产崛起
国际领先： 科尔摩根（医疗/航天顶级）、AMK（工业自动化）、Moog（军工航天）等占据高端，性能顶尖但价格昂贵。
国内领先： 步科股份（机器人布局深）、禾川科技（伺服全栈）、昊志机电（技术积累）等参数接近国际水平，性价比突出，正积极导入头部机器人供应链。
新兴力量： 信质集团等依托资本或转型切入，量产能力与成本控制是竞争关键，与特斯拉、华为等巨头的合作进展备受关注。
四、 未来技术趋势
更高集成度： 向“电机+减速器+编码器+传感器+驱动器”一体化执行器模组发展（如特斯拉方案），极大简化设计、提升刚性和可靠性。
材料与工艺创新： 优化永磁体（提性能、降重稀土）、应用碳纤维/高强度轻合金减重、推广扁线绕组（提效率/散热）。
智能化升级： 集成温度、振动、电流等多传感器，结合AI算法实现状态监测与预测性维护，提升系统可靠性和智能化水平。
