引言：AGV——智能物流的隐形使者

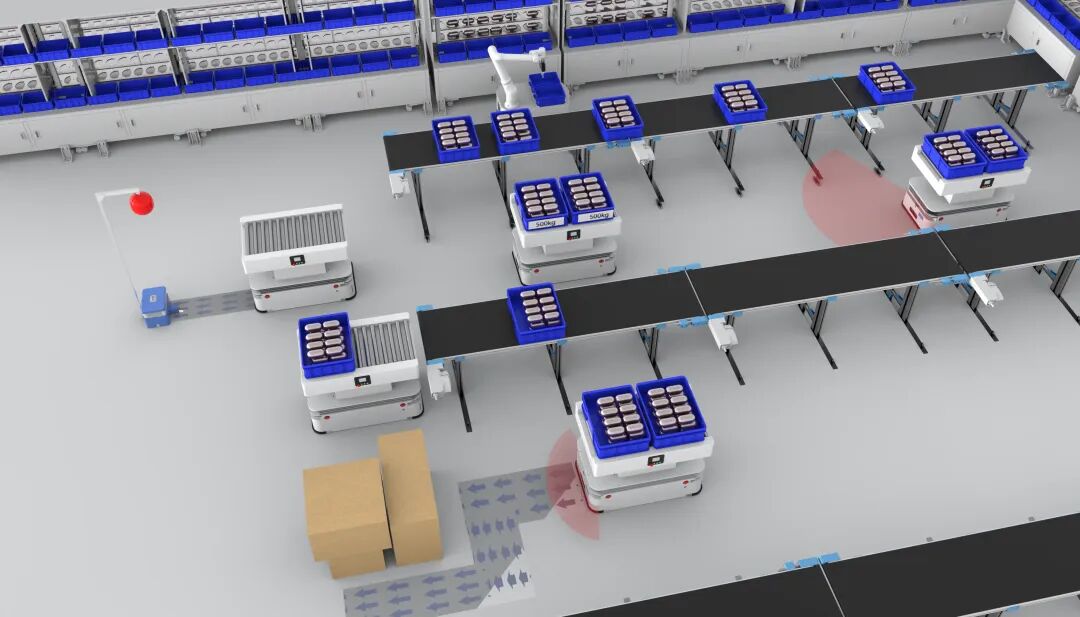

在现代化智能工厂和物流中心，成百上千台AGV（自动导引车）正悄无声息地穿梭于生产线与货架之间，精准地完成物料的搬运任务。它们不知疲倦、极少出错，是现代工业的“隐形使者”。但您是否想过，这些钢铁身躯究竟是如何思考、如何行动、如何协作的？

AGV的自主运行，远非单一技术的产物，而是一套精密的系统工程。它由感知、决策、执行、供能四大核心逻辑驱动，并由六大功能模块分层承载。这四大逻辑环环相扣，六大模块各司其职又紧密协同，共同谱写AGV高效作业的交响乐。

如果把AGV比作一个经验丰富的智能工人，那么：

一、AGV的四大核心逻辑：从感知到行动的完美闭环

这四大逻辑构成了AGV完成一次搬运任务的完整闭环，缺一不可。

1. 感知逻辑 —— “感官”：看见世界，感知风险

核心目标： 让AGV“知道自己身在何处、该往哪走、周围是否安全”。

感知是一切智能的起点。AGV通过多类型传感器构成的“感官网络”，实时采集三类关键信息：

• 位置信息：我在哪里？通过导航传感器获取在地图中的精确坐标。

• 路径信息：我要去哪？通过识别地面标识或环境特征，确认预设路径。

• 环境信息：周围有什么？实时扫描周边是否有人员、障碍物或其他AGV。

这一逻辑的质量直接决定了AGV运行的安全性和可靠性。感知的盲区，就是安全的盲区。 现代AGV往往采用多传感器融合技术，通过冗余设计消除感知死角，为后续决策提供全面、精准的数据支撑。

2. 决策逻辑 —— “大脑”：思考判断，运筹帷幄

核心目标： 让AGV“决定接下来该怎么行动”。

如果说感知是眼睛，决策就是大脑。AGV的决策逻辑是一个复杂的实时运算过程：

• 任务理解：接收上位调度系统（WMS/WCS）下达的指令——“将A货架的托盘搬运至B工位”。

• 路径规划：结合自身位置、地图信息和实时交通状况，计算出最优路径。这不是简单的“两点一线”，而是要考虑路径长度、拥堵情况、电量消耗等多重因素。

• 动作决策：确定行驶速度、转向角度、加减速曲线，确保运动平顺且高效。

• 异常处理：这是体现智能水平的关键——遇到障碍物是绕行还是等待？任务冲突如何消解？电量不足时何时自动归航？

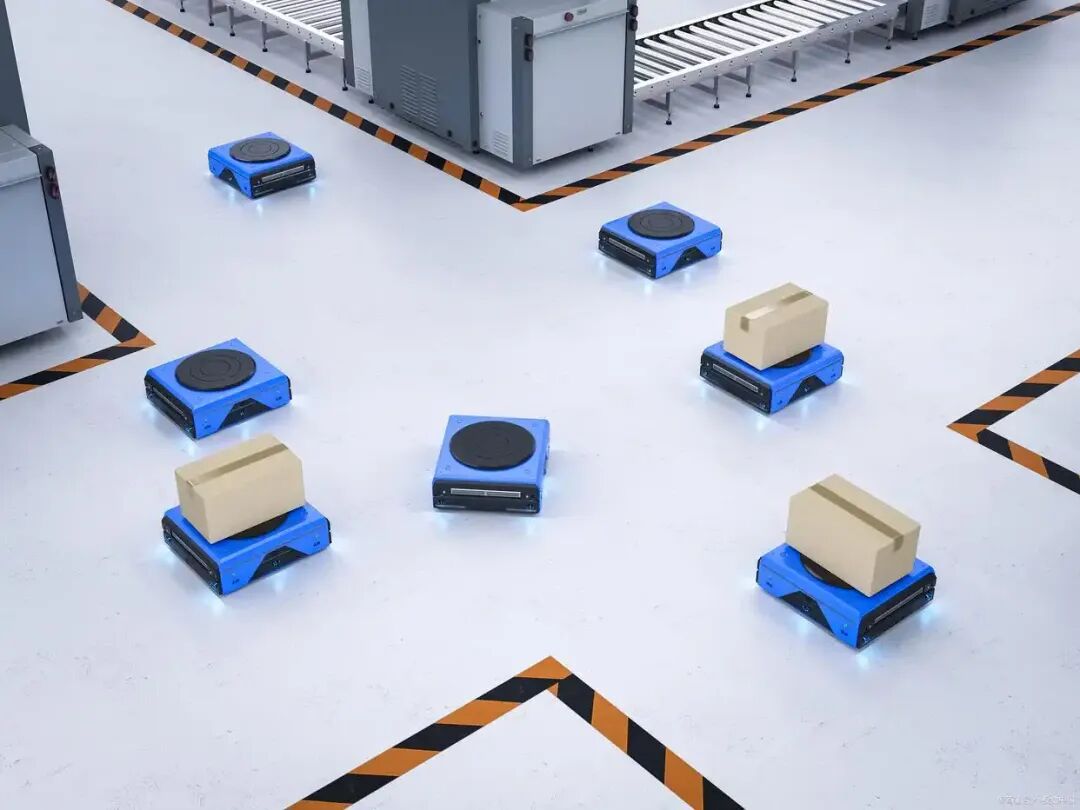

决策逻辑的先进性，决定了AGV是“机械执行”还是“智能协同”。优秀的多AGV调度算法，能让上百台车辆在复杂环境中如同鱼群般默契穿行，互不干扰。

3. 执行逻辑 —— “手脚”：精准落地，创造价值

核心目标： 让AGV“将想法转化为实际行动，完成移动和搬运”。

这是AGV从信息处理走向物理世界交互的关键一步，也是直接创造价值的一环。执行逻辑包含两个层面：

• 本体运动：将决策指令转化为电机控制信号，驱动车轮实现前进、后退、转向、精确停位。高精度AGV的停位误差可达±5毫米以内。

• 任务执行：根据搬运对象的不同，控制相应的机构完成物料交接——货叉精准插入托盘、辊台与生产线无缝对接、牵引钩自动脱挂。

执行逻辑的精度和可靠性，直接决定了AGV能否胜任实际作业任务。决策再完美，执行不到位也是徒劳。

4. 供能逻辑 —— “心脏”：能量之源，永续动力

核心目标： “为所有模块提供稳定、安全、持久的电力保障”。

没有能量，一切智能都将归零。供能逻辑的核心职责包括：

• 稳定供电：为感知、决策、执行等所有模块提供纯净、稳定的电源，保障各系统正常运行。

• 状态监控：实时监测电池的电压、电流、温度、剩余电量（SOC）、健康状态（SOH），防止过充过放，延长电池寿命。

• 能源管理：根据任务优先级和电量状态，智能决策是否执行任务或返回充电。现代AGV支持多种充电模式——自动快充、机会充电、无线充电，可实现7×24小时不间断作业。

供能逻辑的智能化程度，决定了AGV的续航能力和长期运行的经济性。

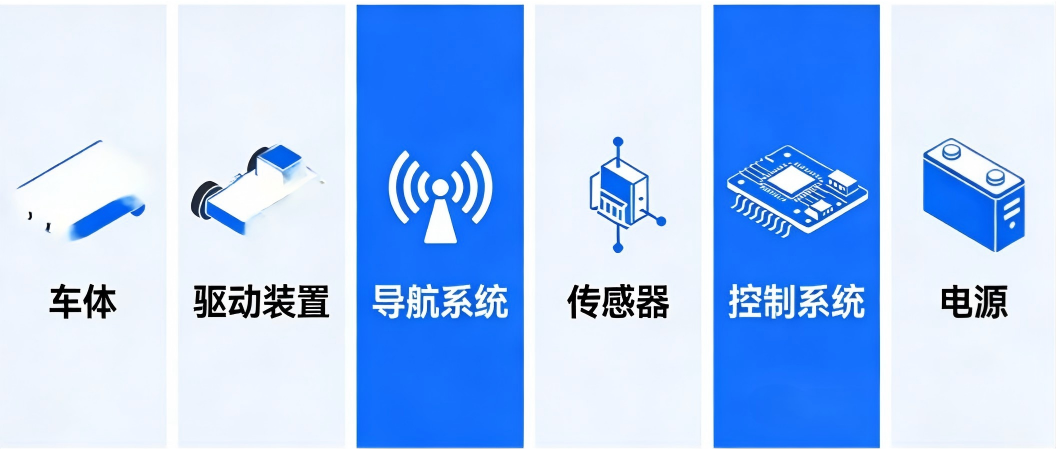

二、AGV的六大功能模块：承载逻辑的物理实体

如果说四大逻辑是AGV的“灵魂”，那么六大功能模块就是承载灵魂的“躯体”。每个模块都是特定功能的物理实现。

1. 导航模块 —— “眼睛”：定位定向，明晰方位

核心功能： 解决“我在哪、往哪走”的问题，是AGV自主移动的基础。

技术构成与工作原理：

• 激光导航：通过激光雷达扫描周围环境中的反光板或自然特征，利用SLAM算法实时构建地图并定位。精度高，灵活性强，是目前主流方案。

• 磁导航：通过磁导航传感器感应预埋在地面的磁条或磁钉，实现路径跟踪。成本低，可靠性高，但路径变更困难。

• 视觉导航：利用工业相机拍摄地面或环境特征，通过图像识别算法计算位置。信息丰富，但受光照影响较大。

• 二维码/色带导航：通过摄像头识别地面二维码或色带，获取位置信息和路径指引。定位精准，部署灵活。

行业趋势：无标记导航（自然导航）正在成为主流，AGV无需改造环境即可自主运行，适应性和柔性大幅提升。

2. 感知模块 —— “皮肤”：感知环境，保障安全

核心功能： 负责“感知风险”，是AGV与人、环境安全共处的保障。

技术构成与工作原理：

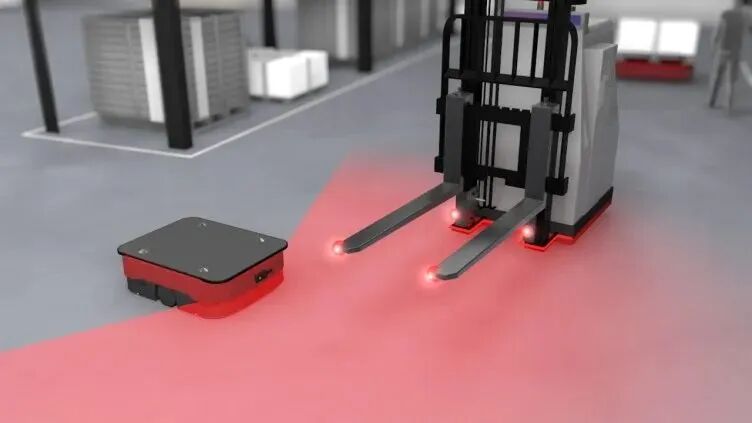

• 主传感器 - 安全激光雷达：实时扫描前方区域，可设置多个保护区域（如急停区、减速区、预警区）。当有人或物体进入相应区域时，AGV自动减速或急停。

• 辅助传感器：超声波传感器探测透明物体或近距离障碍；3D视觉相机识别悬空障碍物或低矮物体；红外传感器用于特定场景的近距离检测。

• 安全装置：物理安全触边（碰撞时触发急停）、急停按钮、声光报警器（运行时警示周围人员）、状态指示灯。

安全等级：工业级AGV的感知模块通常需通过国际安全标准（如ISO 13849、IEC 61508）认证，确保在任何故障情况下都能保证人员安全。

3. 控制模块 —— “大脑”：统筹全局，智能决策

核心功能： AGV的“指挥中枢”，负责信息处理、任务决策和运动控制。

技术构成与工作原理：

• 主控制器：可能是高性能工控机（适合复杂算法）、PLC（适合逻辑控制）或嵌入式MCU（适合专用控制）。

• 核心软件：包括操作系统、运动控制算法、路径规划算法、调度系统接口等。

• 功能实现：

1. 信息融合：接收并处理来自导航、感知模块的数据，以及上位系统的任务指令。

2. 决策规划：根据当前状态和目标，规划最优路径和运动参数。

3. 指令下发：向驱动模块和执行模块发送精确的控制指令（速度、方向、动作）。

4. 状态上报：实时将AGV的位置、状态、任务进度反馈给调度系统。

控制模块的性能决定了AGV的“智商”高低，强大的计算能力和优化的算法是实现高效、智能搬运的核心。

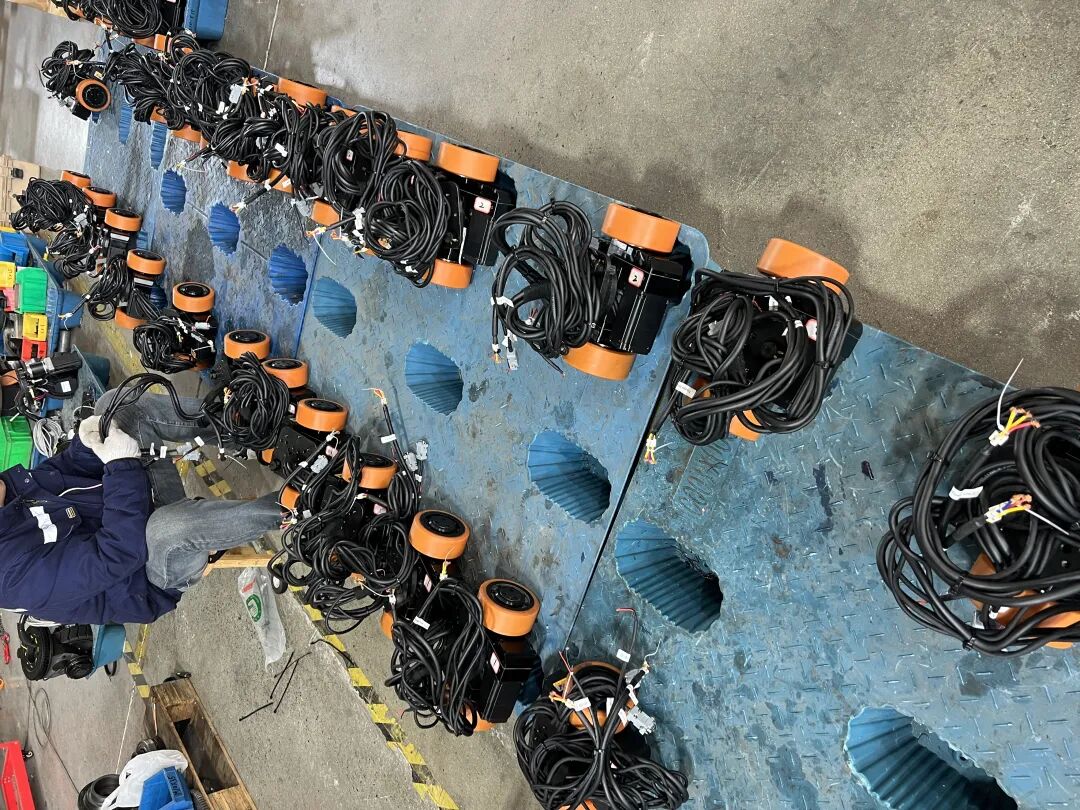

4. 驱动模块 —— “腿脚”：稳健行走，灵活转向

核心功能： 负责“移动本体”，将控制指令转化为精准的运动。

技术构成与工作原理：

• 动力心脏 - 驱动电机：通常采用直流无刷电机或伺服电机，具有响应快、精度高、效率好的特点。

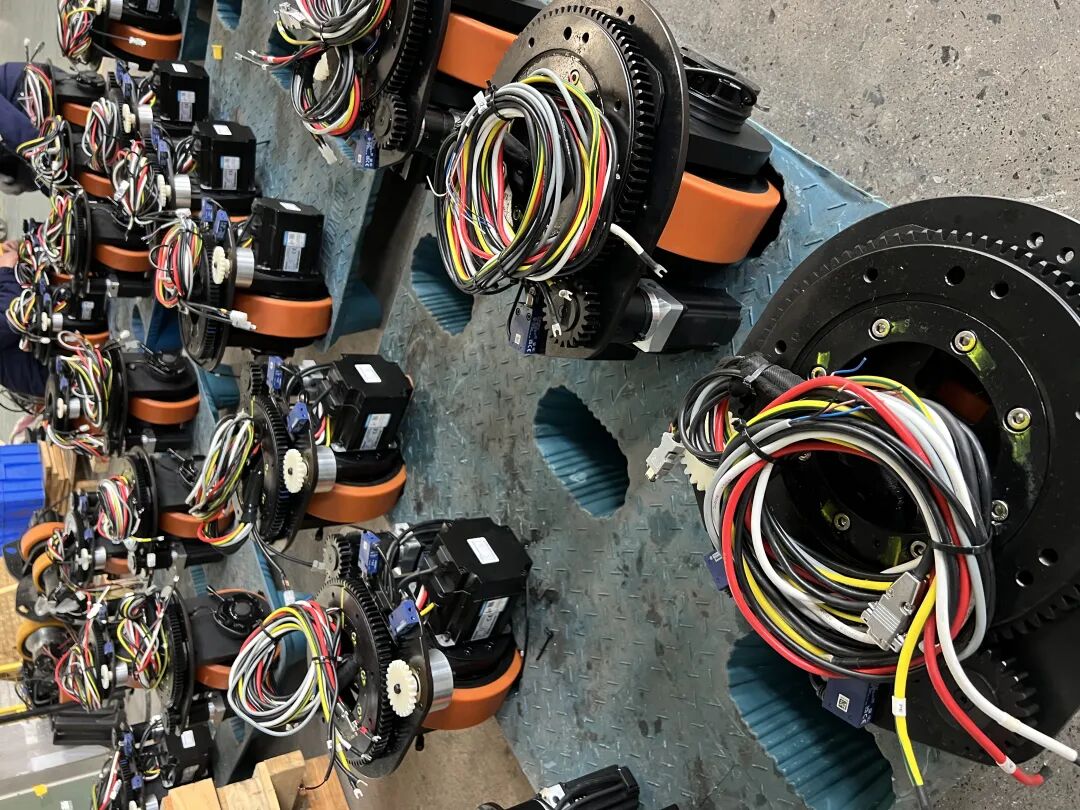

• 执行机构 - 车轮系统：

• 舵轮：驱动和转向集成一体，转向灵活，适用于重载场景。

• 差速轮：两个独立驱动的轮子，通过速度差实现转向，结构简单，控制精准。

• 麦克纳姆轮：配备多个滚轮，可实现全向移动（平移、斜行、原地旋转），适用于空间狭窄的场合。

• 全向轮：类似麦克纳姆轮，但滚轮轴线不同，也支持全向移动。

• 安全保障 - 制动系统：通常采用电磁制动或电机能量回收制动，确保AGV在停止或紧急情况下可靠驻车。

驱动模块直接决定了AGV的负载能力、运动灵活性和停位精度，是AGV性能的基础。

5. 执行与装卸模块 —— “手臂”：专业操作，精准作业

核心功能： 负责“与货物交互”，是AGV实现作业价值的直接载体。

常见类型与应用场景：

• 举升式：通过剪刀叉或液压举升机构，将货物从底部托起。适用于托盘搬运，是应用最广泛的类型。

• 牵引式：通过自动脱挂的牵引钩，牵引一列物料小车。适用于产线物料配送、机场行李运输。

• 辊筒式/链条式：搭载动力辊筒或链条，与生产线、货台的输送线无缝对接，实现货物的自动移载。

• 夹抱式：通过左右夹臂从两侧夹取货物。适用于纸箱、料箱等无托盘物料的搬运。

• 叉式：自带货叉，可插入托盘底部进行搬运。适用于标准托盘的高位存取。

执行模块的设计高度定制化，需根据具体的物料特性和作业场景进行选型和设计。

6. 供电模块 —— “心脏”：能量储备，续航保障

核心功能： 为所有模块提供“能量”，是AGV持续工作的生命线。

技术构成与工作原理：

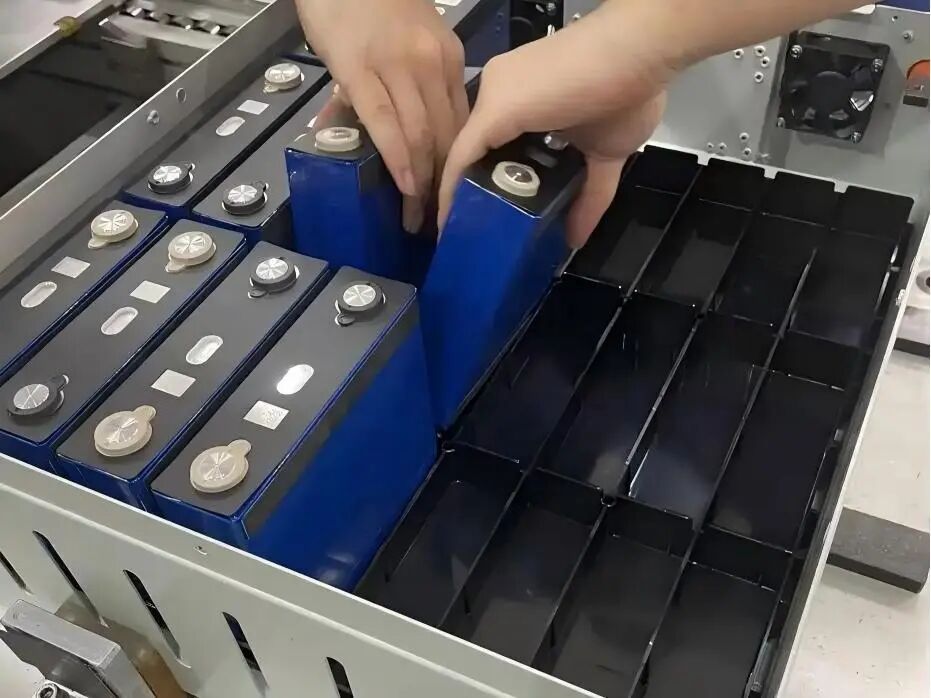

• 储能核心 - 动力电池：主流采用磷酸铁锂电池（安全性好、寿命长）或铅酸电池（成本低、技术成熟）。新一代AGV开始尝试超级电容（适合快充场景）。

• 智能管家 - BMS电池管理系统：

• 监测：实时监控电池电压、电流、温度、SOC、SOH。

• 保护：防止过充、过放、过流、过温，保障安全。

• 均衡：平衡电池组内各电芯的电压，延长电池寿命。

• 通信：与控制模块通信，上报电池状态，支持智能充放电策略。

• 能量补给 - 充电方式：

• 手动充电：人工插拔充电枪，适用于非连续作业场景。

• 自动充电：AGV自动驶向充电站，通过电极刷或无线充电板自动对接充电，实现无人化作业。

• 电池快换：人工或自动更换电池组，适用于重载、高频率作业场景。

供电模块的智能化水平，直接决定了AGV的作业效率和系统可用性。

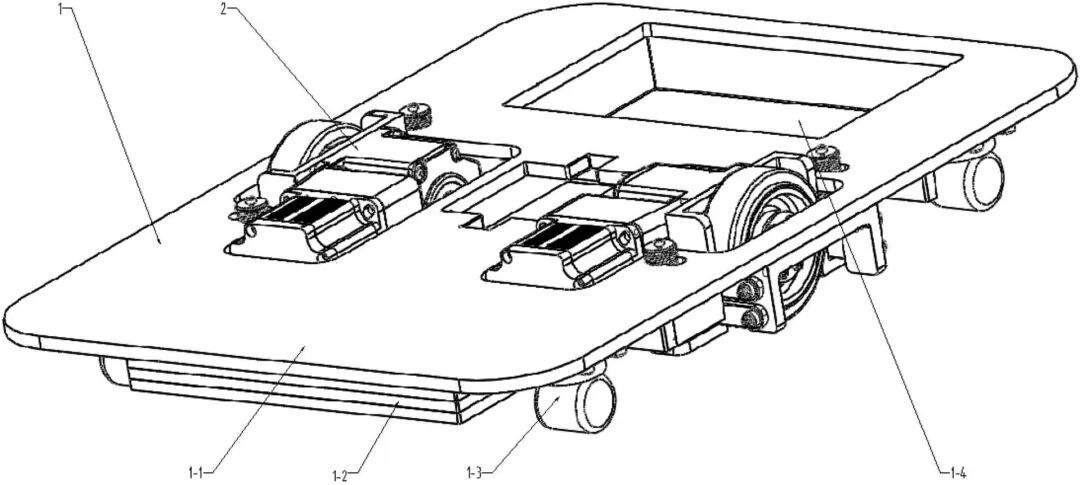

7. 车体模块 —— “躯干”：承载万物，坚固可靠

注：车体模块是基础承载平台，不属于六大功能模块，但为所有模块提供物理支撑。

核心功能： 提供“物理平台”，将所有模块整合为一个整体。

设计与工艺要点：

• 结构材料：采用高强度钢材或铝合金型材，通过焊接或螺栓连接而成，确保足够的强度和刚度，承载货物重量。

• 防护设计：

• 防护等级：通常要求IP20以上，部分特殊场景需IP54甚至更高，防尘防水。

• 防撞设计：四周安装聚氨酯或橡胶防撞条，缓冲碰撞冲击。

• 线束布局：所有线缆规范布置，避免磨损和干扰。

• 外观设计：流线型造型、醒目的颜色（通常为黄色或橙色警示色）、状态指示灯等，既美观又安全。

车体模块是AGV的“骨架”和“外壳”，为所有内部模块提供稳定的安装基础和必要的保护。

三、逻辑与模块的完美映射：四位一体，协同作战

四大逻辑与六大功能模块之间，存在着清晰而深刻的对应关系，构成了AGV系统的完整技术架构：

车体模块作为基础承载平台，不直接对应某一项核心逻辑，但它是所有模块的“躯干”，为四大逻辑的实现提供了物理支撑，是AGV的基础硬件平台。

四、模块协同工作流程：一次典型任务的完整旅程

让我们跟随一台AGV，完整走完一次典型的搬运任务，看看四大逻辑和六大模块是如何默契配合的：

第一阶段：唤醒与就绪

• 供电模块上电，BMS完成自检，确认电池状态正常，为所有模块提供稳定电力。

• 控制模块启动，加载地图数据和配置文件，AGV进入待命状态，等待任务指令。

第二阶段：感知环境，接收任务

• 导航模块启动，通过激光雷达扫描环境，与内置地图匹配，精确定位自身当前位置。

• 感知模块同步开启安全激光，持续扫描周边环境，建立动态安全区。

• 控制模块通过无线网络接收上位调度系统下达的任务：“前往A货架，将托盘X搬运至B工位”。

第三阶段：决策规划

• 控制模块综合自身位置、目标位置、实时交通状况和地图信息，运用路径规划算法，计算出最优行驶路径。

• 同时，根据路径特点和AGV动力学特性，规划出速度曲线和转向角度，确保行驶平顺高效。

• 控制模块向驱动模块和执行模块下达准备指令。

第四阶段：执行移动，动态避障

• 驱动模块接收指令，驱动电机带动车轮，AGV按照规划路径开始移动。

• 在行驶过程中，感知模块持续扫描前方，当检测到有人员进入预警区时，立即将信息反馈给控制模块。

• 控制模块实时决策：重新规划局部路径，下达减速并绕行的指令。

• 驱动模块执行绕行动作，绕过人员后自动回归主路径。

第五阶段：精准对接，执行任务

• AGV到达A货架指定位置，导航模块和感知模块协同工作，进行二次精确定位。

• 控制模块下达“执行装卸”指令。

• 执行与装卸模块（如举升机构）启动，精准插入托盘底部，将托盘托举起来。传感器反馈举升到位信息。

• 控制模块确认任务完成，规划路径，指令驱动模块前往B工位。

第六阶段：完成任务，自动归航

• AGV到达B工位，再次精确定位后，执行模块将托盘平稳放下，与工位精准对接。

• 控制模块向上位系统上报“任务完成”，并查询是否有新任务。

• 若无新任务，且电量低于设定阈值（如30%），控制模块自动规划路径至充电区。

• AGV驶向充电站，通过红外或激光引导，自动与充电极片精准对接。

• 供电模块启动充电程序，BMS监控充电过程，确保安全。AGV进入待命状态，等待下一次唤醒。

五、结语：从单机智能到系统协同

通过对AGV四大逻辑和六大模块的深入解析，我们可以看到，一台看似简单的AGV背后，蕴藏着精密的技术架构和复杂的系统工程。感知、决策、执行、供能四大逻辑的完美闭环，导航、感知、控制、驱动、执行、供电六大模块的协同作战，共同造就了AGV高效、精准、可靠的搬运能力。

随着人工智能、5G通信、云计算等技术的发展，AGV正在从单机智能走向系统协同：

• 单机层面：感知更敏锐（多传感器融合）、决策更智能（深度学习）、执行更精准（高精度伺服控制）。

• 系统层面：通过5G网络实现毫秒级实时通信，通过云端调度系统实现上百台AGV的集群协同，与生产线、仓储系统无缝集成，形成真正的“智慧物流”整体解决方案。

理解AGV的底层逻辑，不仅有助于我们更好地选择和应用AGV产品，更能洞察智能制造的未来方向——让机器拥有“感知-决策-执行”的完整智能，让人与机器在安全、高效的环境中协同共创价值。
