1. 核心原理：打破传统“有铁芯”的电机结构

空心杯驱动器（Coreless Motor / Hollow Cup Motor）被誉为微电机领域的“皇冠明珠”。其名称源于转子结构呈杯状且内部完全无铁芯。若将旋转执行器类比为机器人的“关节”，那么空心杯执行器则更接近人形机器人的“末梢神经”与“手指肌肉”，是实现高精度操作的关键驱动单元。

其核心动力来自空心杯电机：通过取消传统电机中的硅钢片铁芯结构，转子由自支撑的杯状绕组构成，定子采用高性能永磁体。通电后，绕组中的电流在磁场中受到安培力作用，直接驱动转子旋转，并通过减速机构或传动组件输出位移、转速或力矩，实现高精度控制。

在能量转换层面，该结构基于电磁感应与洛伦兹力原理完成电能向机械能的高效转化。由于彻底去除了铁芯，传统电机中的齿槽效应（Cogging Torque）与磁滞损耗被完全消除，使运行过程极为平滑。

同时，空心杯电机具有极低转动惯量，其机械时间常数通常小于10ms，从而具备极高的动态响应能力，特别适用于高速启停与精密控制场景。

2. 结构设计：微型化与高集成的工程艺术

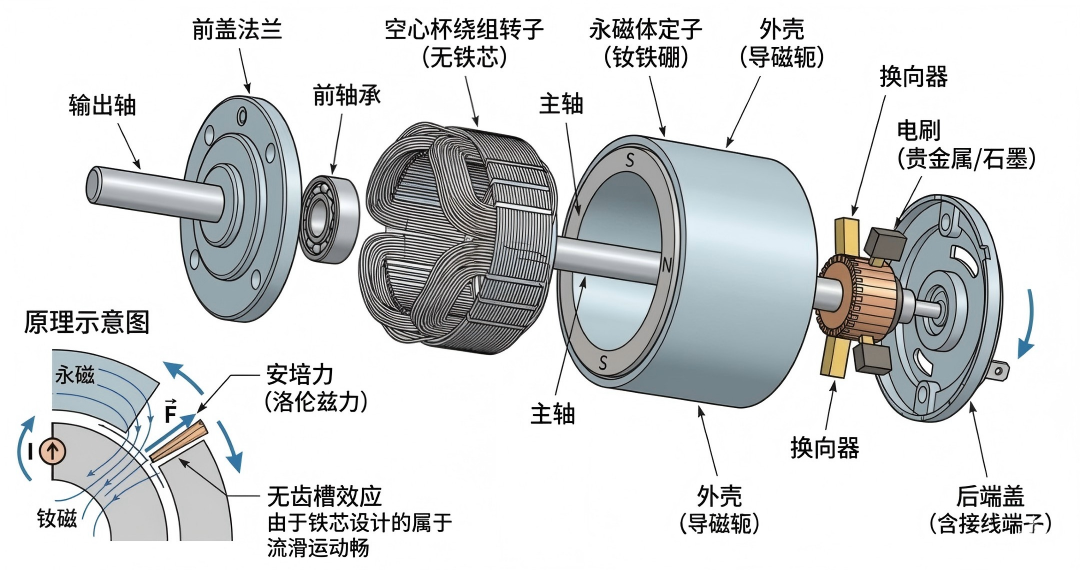

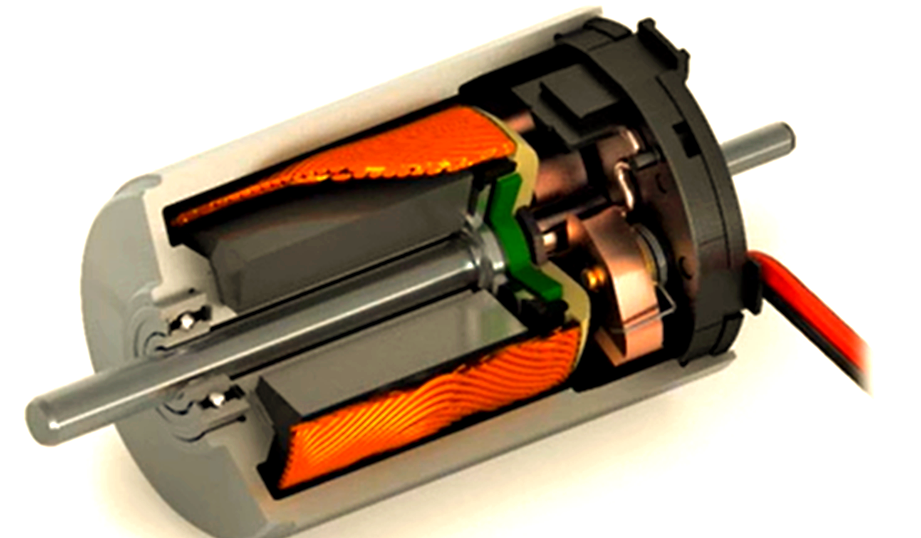

空心杯电机的结构本质上是对传统电机拓扑的重构，其核心由三部分构成：

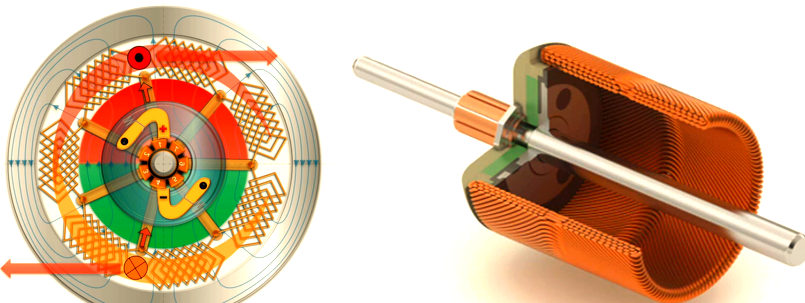

• 转子（杯状绕组）：由高性能漆包线交叉绕制形成，自支撑结构且内部中空
• 定子（永磁体）：通常位于中心位置，提供稳定磁场
• 导磁外壳：形成完整磁回路，提高磁通密度

在人形机器人等高端应用中，空心杯电机往往不会单独使用，而是集成为高性能执行模组，典型结构为：

空心杯电机 + 微型行星减速器 + 丝杠机构 + 编码器

这种集成方式可实现从旋转运动到直线运动的高精度转换，广泛应用于灵巧手与微型执行器系统。

从工程结构拆解来看，其关键部件包括：

• 输出轴：承担最终动力输出
• 前后轴承：保证高速运转的稳定性与精度
• 空心杯绕组转子：核心驱动单元，决定动态性能
• 内置永磁体：提供高磁能积磁场
• 导磁壳体：优化磁路闭合效率
• 换向系统（有刷结构）：实现电流方向切换
• 端盖组件：集成连接与结构保护功能

3. 材料体系：高性能与高成本并存

空心杯电机的性能高度依赖材料体系，其选型普遍偏向高端：

磁路系统通常采用高剩磁、高矫顽力的钕铁硼（NdFeB）永磁材料，以保证强磁场输出与稳定性。绕组部分则使用高纯度漆包铜线，部分高端产品甚至采用镀银铜线，以降低电阻损耗并提升导电效率。

在有刷结构中，电刷材料多采用金、银或铂合金，以实现低接触电阻与长寿命运行。导磁壳体选用高导磁率软磁材料，确保磁通闭合效率。

结构件方面，外壳通常采用铝合金或镁合金，在实现轻量化的同时兼顾散热性能；轴承则多使用高精度轴承钢或陶瓷材料，以提升耐磨性与运行稳定性。绝缘系统则依赖高温等级聚酰亚胺材料，以保障长期可靠运行。

4. 生产工艺：绕线技术构筑核心壁垒

空心杯电机的制造难度远高于传统电机，其中绕线工艺是最关键的技术壁垒。

目前主流工艺包括斜绕制法与直绕制法，其中斜绕技术在一致性与性能方面更具优势。由于绕组完全自支撑，任何微小误差都会直接影响电机性能。

在制造过程中，还需重点控制以下关键环节：

• 动平衡校正：高转速（可达数万rpm）下对质量分布极为敏感
• 成型与树脂含浸：确保绕组结构在高速运行中不变形
• 精密连接工艺：采用激光焊接完成绕组与换向器或端子的连接

整体来看，空心杯电机的制造本质是“微米级精密制造 + 工艺控制能力”的综合体现。

5. 核心挑战：热管理与一致性瓶颈

尽管性能优异，空心杯电机仍面临显著工程挑战。

首先是散热问题。由于转子无铁芯且结构中空，热容量有限，在高电流密度工况下易产生热积累，从而影响绝缘寿命甚至导致失效。

其次是制造一致性。杯状绕组壁极薄，在自动化生产过程中，如何保证其圆柱度、同心度及动平衡，是行业内长期难题。

此外，随着产品向极致小型化发展，在有限空间内集成编码器与驱动电路，对微电子封装与系统集成能力提出了更高要求。

6. 主流供应格局：欧美领先，国产加速追赶

在全球范围内，空心杯电机市场长期由欧洲厂商主导：

• Maxon（瑞士）：高端应用代表，广泛应用于航天与科研领域
• Faulhaber（德国）：斜绕组技术的开创者
• Portescap（欧美）：在医疗设备领域具备强竞争力

近年来，随着人形机器人与精密自动化需求爆发，国内厂商快速崛起，包括鸣志电器（MOONS'）、鼎智科技、拓邦股份等企业，在出货规模与成本控制方面已具备明显优势。

7. 发展趋势：无刷化、集成化与智能化

未来空心杯电机的发展将围绕以下几个方向展开：

一是极致微型化。随着手术机器人与微创设备的发展，直径6mm甚至更小的驱动系统需求持续增长。

二是无刷化与集成化。通过无刷设计提升寿命，同时将编码器与驱动器集成至电机内部，形成“伺服空心杯模组”，大幅提升系统集成度。

三是成本优化与国产替代。随着绕线设备与工艺成熟，空心杯电机有望逐步替代传统微型有铁芯电机。

四是智能化与网络化。支持EtherCAT、Profinet等工业总线协议，实现远程控制与系统级协同。

五是材料与结构创新。包括碳纤维复合转子、高温永磁材料等新技术，将进一步提升功率密度与环境适应能力。

六是行业定制化。针对医疗、半导体、人形机器人等高端领域，提供专用结构设计与控制算法优化，成为差异化竞争核心。
