永磁同步电机（Permanent Magnet Synchronous Motor, PMSM）是一种由转子永磁体提供恒定磁场、定子绕组通入交流电形成旋转磁场，并且转子转速始终与定子旋转磁场保持严格同步的高性能电机类型。凭借其高效率、高功率密度和优异的控制性能，PMSM已成为新能源、电驱动及高端装备领域的核心动力方案。

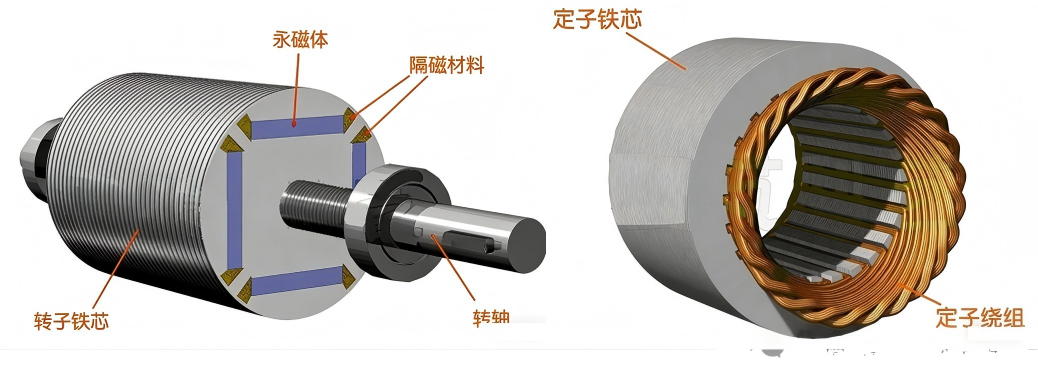

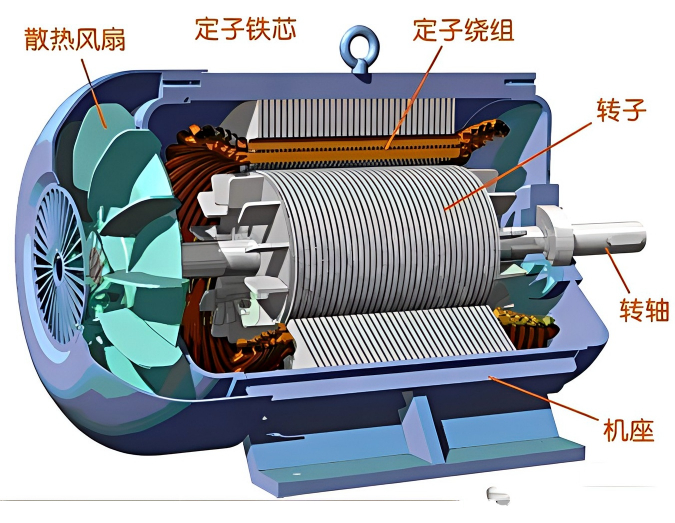

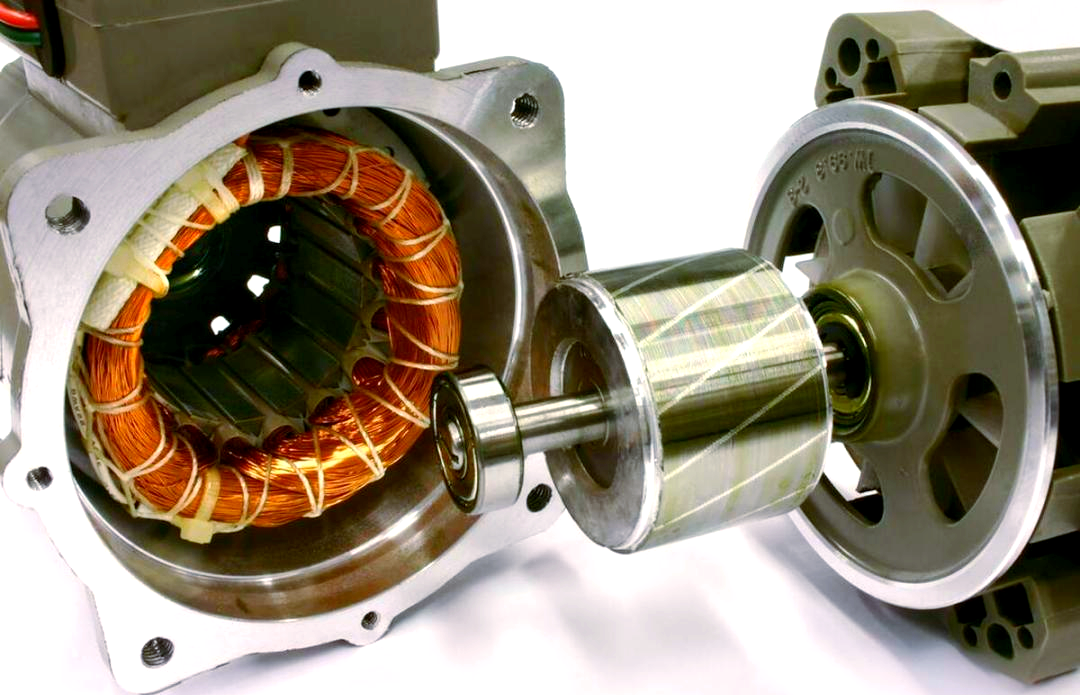

一、核心结构组成：定子、转子与关键辅助系统

永磁同步电机的物理结构可分为三大部分：定子系统、转子系统以及支撑与检测等辅助部件，各部分协同构建完整的电磁与机械系统。

1. 定子系统（Stator）

定子是电机的静止部分，其核心作用是产生旋转磁场，主要包括：

• 定子铁心
  ：由高导磁硅钢片叠压而成，用于构建低损耗磁路
• 三相（或多相）绕组
  ：通入交流电后生成旋转磁场
• 绝缘系统
  ：确保绕组在高电压、高温环境下稳定运行
• 机壳（外壳）
  ：提供机械支撑并承担散热功能

功能本质：将电能转换为旋转磁场，是电机电磁能量转换的“输入端”。

2. 转子系统（Rotor）

转子为旋转部分，是机械输出的核心，其结构决定了电机性能上限：

• 转子铁心
  ：构建磁通通路，优化磁场分布
• 永磁体
  （常见为钕铁硼 NdFeB 或钐钴 SmCo）：提供恒定励磁磁场
• 转轴
  ：输出机械扭矩
• 护套（Sleeve）
  ：用于高速电机中固定磁钢，防止离心飞出

功能本质：提供稳定磁场并输出转矩，是电机的“动力核心”。

3. 辅助与支撑系统

• 端盖与轴承
  ：支撑转子旋转，确保气隙均匀性
• 冷却系统
  ：风冷或液冷，控制温升，提升功率密度
• 位置传感器（可选）
• 旋转变压器（Resolver）
• 霍尔传感器
• 编码器（Encoder）

功能本质：保障电机稳定运行，并为高精度控制提供反馈信号。

二、工作原理：同步运行的电磁本质

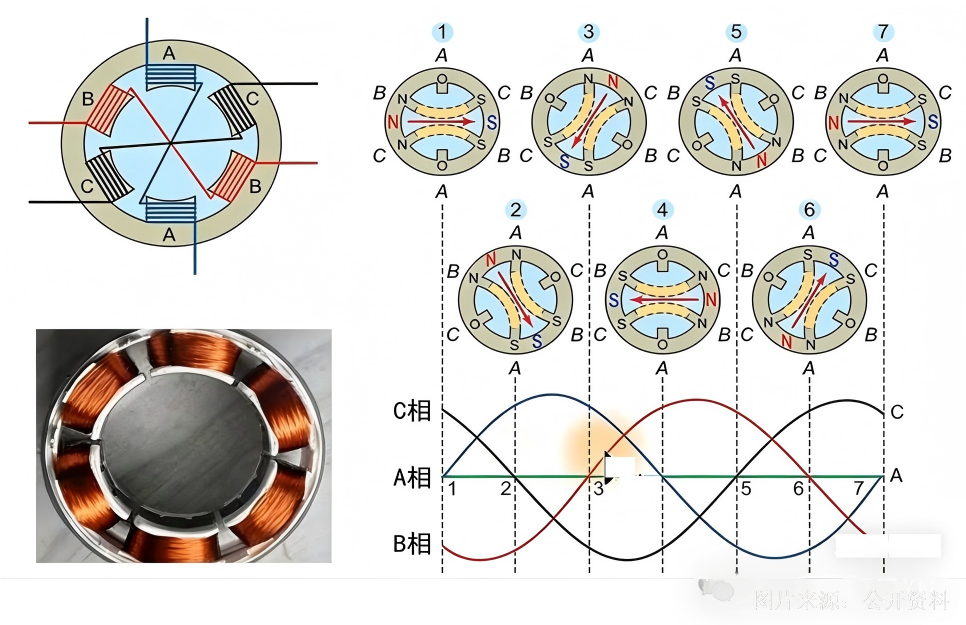

1. 旋转磁场的建立

当定子绕组通入三相对称交流电时，在空间中形成一个匀速旋转的磁场，其同步转速为：

• ns = 同步转速（rpm）
• f = 电源频率（Hz）
• p = 极对数

2. 同步运行机制

转子上的永磁体产生恒定磁场，与定子旋转磁场相互作用，形成电磁转矩。转子在该转矩作用下被“锁定”并跟随旋转磁场同步转动：

• 无转差（Slip = 0）
• 转速严格等于同步转速
• 负载变化通过**功角（Torque Angle）**自动调节

本质特征：转速恒定、响应快、效率高。

3. 控制策略：高性能调速的关键

为实现高精度控制，PMSM通常采用先进控制算法：

• 磁场定向控制（FOC）
• 直接转矩控制（DTC）

其核心思想是：

• 将定子电流分解为：
• 励磁分量（d轴电流）
• 转矩分量（q轴电流）
• 实现磁场与转矩的“解耦控制”

控制效果：类似直流电机，实现精准的速度与转矩调节，广泛应用于伺服系统与AGV驱动。

三、性能优势：为何成为主流电机方案

相比传统异步电机，永磁同步电机具有明显优势：

• 高效率（>90%）
  ：无励磁损耗
• 高功率密度
  ：体积更小、重量更轻
• 低速大扭矩能力强
  ：适合直驱应用（如AGV驱动轮）
• 动态响应快
  ：适用于高精度伺服控制
• 低噪音、低振动
  ：提升系统稳定性与舒适性

四、典型应用场景解析

随着电气化与智能化的发展，永磁同步电机的应用范围不断扩大，已经从传统工业设备延伸至新能源汽车、智能制造及新能源系统等多个领域。

五、总结：PMSM为何成为未来主流驱动技术

随着电气化与智能化的持续推进，永磁同步电机正从传统工业驱动部件，逐步演变为新能源装备与智能制造系统中的核心动力单元。其高效率、高功率密度以及优异的控制性能，使其在AGV、机器人、电动汽车及清洁能源等领域展现出不可替代的优势。

在这一趋势下，围绕永磁同步电机的系统集成能力与工程化落地水平，正成为衡量企业技术实力的重要标准。作为深耕移动机器人核心部件领域的代表企业之一，亿控智能装备有限公司在永磁同步电机驱动轮、伺服控制系统及整车应用方案方面持续积累与创新，其产品已广泛应用于工业物流、智能制造及特种装备等多个场景。依托对电机、电控与机械结构的一体化设计能力，亿控智能正不断推动AGV驱动系统向更高效率、更高可靠性及更复杂工况适应能力方向发展。
