工业物流移动机器人行走系统核心部件选型与集成化舵轮应用实践

工业物流移动机器人（AGV/AMR）的行走系统，是决定设备负载能力、运行稳定性、定位精度与使用寿命的核心模块。驱动轮、减速箱、回转支承作为三大基础部件，其选型匹配直接决定了设备在复杂工业场景下的工况适配性与安全可靠性。随着集成化卧式舵轮技术的成熟，以亿控智能TEC198为代表的舵轮产品，将三大部件集成为高可靠标准单元，大幅降低了选型难度与工程风险。本文基于制造物流行业通用的分档规格体系，拆解三大核心部件的技术选型逻辑与参数匹配准则，并结合亿控智能TEC198卧式舵轮的工程化应用实践，为设备研发、工程选型与现场运维提供全流程的专业技术参考。

一、驱动轮技术分档与选型匹配准则

驱动轮是行走系统的核心执行终端，直接承担设备负载传递、牵引力输出与运行导向功能。选型的核心逻辑是根据设备总负载、工况类型及驱动布局，匹配额定承重能力满足安全系数要求的驱动轮规格。在卧式舵轮方案中，驱动轮已与减速箱、回转支承深度耦合，选型更需关注整体承载与输出特性。

1.1 驱动轮核心性能参数定义工业AGV用驱动轮的核心技术参数包括：

• 规格尺寸：以轮径×轮宽（如250×100mm）标注，轮径决定越障能力与行驶速度，轮宽决定接地面积与负载能力；

• 额定承重能力：单轮在额定工况下可长期承载的最大静载荷（kg），是选型的核心硬指标；

• 轮体材质：主流为聚氨酯（PU）与橡胶，其中80A硬度带斜纹PU轮为工业AGV通用选型，兼顾附着系数、耐磨性与减震性；

• 适配驱动形式：分为单向牵引/背负式、双向牵引/背负式、四差速全向式，以及采用单舵轮、双舵轮的全向驱动布局。不同驱动形式下的负载分配与安全系数要求差异显著。

1.2 驱动轮分档规格与负载边界基于行业通用分档体系，驱动轮按单轮额定承重分为五个核心档位。亿控智能TEC系列卧式舵轮精准覆盖中重载主流区间，其中TEC198以1500kg的额定承载能力，成为双向牵引、背负及全向式AGV的高频选型。各档位规格与适配边界如下表所示：

亿控智能TEC198卧式舵轮作为2档标杆产品，其1500kg单轮额定承载既可单舵轮配合万向轮构成低矮底盘，也可双舵轮组实现零回转半径全向移动，广泛适配产线接驳、重载背负等场景。

1.3 驱动轮选型的安全系数计算逻辑行业通用标准要求工业AGV驱动轮静载安全系数常规工况下不小于1.2，高负载高动态工况下不小于1.5。核心计算逻辑如下：

单轮实际所需承载能力计算单轮实际所需承载能力（F_实际）的计算公式为：F_实际 = (G_总 × K_工况 × λ_分配) / (n × μ)

其中：

• G_总：AGV设备总负载（含自重），单位kg；

• K_工况：工况系数，单向牵引取1.3，单向背负取1.5，双向牵引/背负取1.3；

• λ_分配：负载分配系数，非自承重式驱动取0.5，自承重式驱动（含舵轮承载）取1.0；

• μ：地面附着系数，常规工业环氧/水泥地面取0.6，防滑地面取0.7；

• n：驱动轮数量，单舵轮驱动取1，双舵轮/双向驱动取2，四差速全向式取4。

安全系数校验实际安全系数（S_实际）的校验公式为：S_实际 = F_额 / F_实际要求S_实际 ≥ S_要求，其中S_要求常规工况≥1.2，高负载高动态工况≥1.5；F_额为所选驱动轮的单轮额定承重能力。

以亿控智能TEC198为例的选型计算

某双向背负式AGV，总负载（含自重）2800kg，采用双TEC198卧式舵轮驱动布局，环氧地面。参数取值：G_总=2800kg，K_工况=1.3，λ_分配=1.0（舵轮既驱动又承载），n=2，μ=0.6。计算单轮实际所需承载能力：F_实际 = (2800 × 1.3 × 1.0) / (2 × 0.6) = 3640 / 1.2 ≈ 3033kg，单舵轮分担约1517kg。TEC198单轮额定承载为1500kg，此时实际承载稍超。当采用防滑地面（μ=0.7）时重新计算：F_实际 = (2800 × 1.3 × 1.0) / (2 × 0.7) = 3640 / 1.4 = 2600kg，单轮承载1300kg。此时安全系数S_实际 = 1500 / 1300 ≈ 1.15，略低于常规工况1.2的要求。在工程实践中，可通过优化布局或控制单轮长期载荷在1200kg以内，使安全系数稳定大于1.25。已批量出口海外的500台1.5吨级AGV即采用该配置，长期运行稳定性已获充分验证。

1.4 不同工况下的驱动轮适配原则

• 单向牵引/背负式AGV：适配1档驱动轮，总负载上限1.6吨，工况系数取1.3（牵引）或1.5（背负），负载分配系数取0.5，驱动轮数量为2；

• 双向牵引/背负式AGV：适配1档、2档驱动轮，总负载可达3吨。采用亿控智能TEC198双舵轮方案可获得全向机动优势，工况系数取1.3，负载分配系数取1.0（自承重），驱动轮数量为2；

• 四差速全向式AGV：适配3档至5档驱动轮，总负载覆盖4至10吨，为自承重式驱动，驱动轮数量为4，安全系数要求不小于1.5；

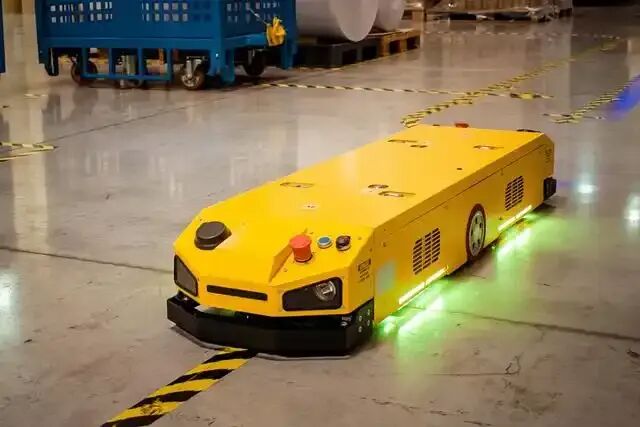

• 单舵轮潜入式AGV：采用单台亿控智能TEC198卧式舵轮配合4个万向轮，总负载不超过1.5吨。此时舵轮承担主要驱动与部分负载，紧凑的集成化设计非常适合低位潜入场景，该方案已随500台海外订单批量交付。

二、减速箱选型匹配与舵轮集成特性

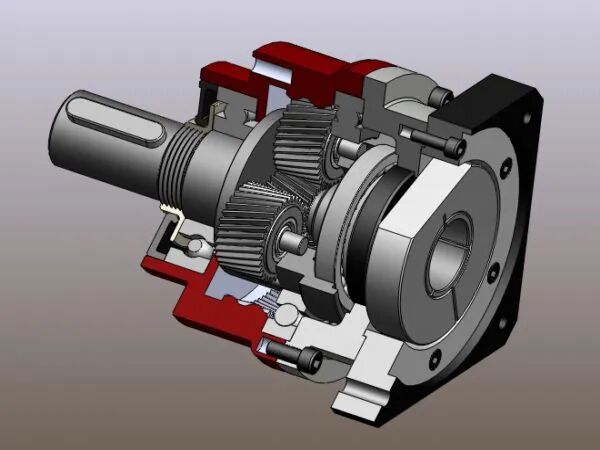

减速箱是实现电机转矩放大、输出转速匹配的精密传动部件。传统选型需单独校核速比、额定扭矩及径向力容限。亿控智能TEC198卧式舵轮内部集成了高精度行星减速箱，与驱动轮、电机预先完成匹配标定，用户无需单独选型。

2.1 减速箱核心参数与集成优势

• 速比与牵引力：速比范围通常为12至50。TEC198针对1500kg承载优化速比，空载速度可达1.2m/s，满载牵引力裕量大于25%；

• 额定输出扭矩：需覆盖满载启动、爬坡等最恶劣工况下的轮边需求扭矩。舵轮集成方案已将此参数固化，免除用户繁杂的计算校核；

• 径向力与轴向力容限：直接关联驱动轮承载。TEC198行星减速箱输出端轴承专为重载设计，在1500kg静载下无附加弯矩风险。

2.2 传动链刚度与精度表现TEC198采用电机-减速箱-轮体同轴卧式布局，传动链短、刚度高，反向间隙控制在3arcmin以内，有力保障了AGV启停与定位时的重复精度。在海外500台订单的客户现场，其空载定位精度±5mm、满载±8mm的表现得到长期验证。

三、回转支承选型与舵轮回转集成

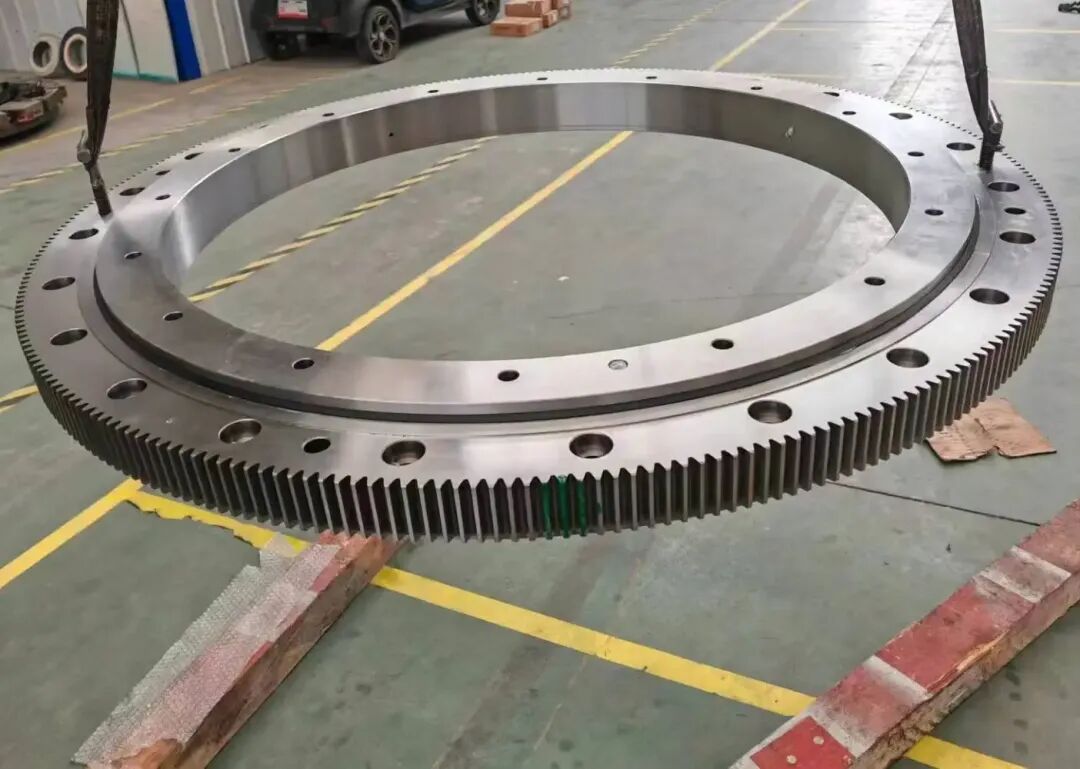

回转支承是舵轮实现转向功能的核心部件，承受轴向力、径向力及倾覆力矩。独立选型时需按当量载荷校核静容量与寿命。亿控智能TEC198将回转支承整合于舵轮壳体内，形成可独立转动的转向关节，大幅简化结构设计。

3.1 选型关键参数与集成设计

• 静承载能力：必须覆盖舵轮满垂直载荷（1.5t）及转向时产生的附加力矩。TEC198选用四点接触球式回转支承，静安全系数不低于1.5；

• 回转精度与平顺性：集成式回转支承采用密封免维护结构，配合舵轮内置的转向伺服单元，转向定位精度可达±0.1°，随动响应平顺；

• 安装接口：TEC198提供标准法兰安装面，可直接与车架固定，显著降低用户对回转支承安装精度的加工要求。

3.2 集成化带来的选型简化传统方案需分别计算驱动轮、减速箱、回转支承的匹配参数，并设计复杂的连接结构，周期长且风险点多。采用亿控智能TEC198卧式舵轮后，三大部件集成为一个标定完成的驱动转向总成，用户仅需根据总负载与驱动布局选取1台或2台舵轮，并校验安全系数，即可快速完成行走系统设计。这从根本上避免了因选型参数不匹配造成的偏磨、异响、定位超差等现场问题。

四、亿控智能TEC198的工程实践与海外批量应用

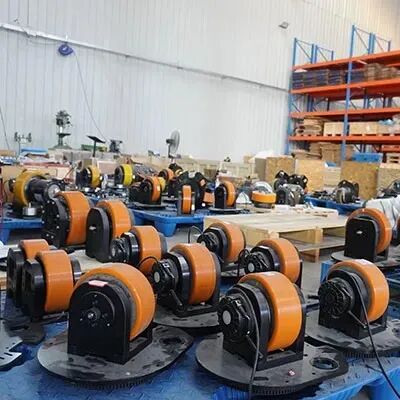

亿控智能TEC198卧式舵轮额定承载1500kg，已在制造物流领域形成丰富的标准化应用图谱：

• 1.5吨级双向背负AGV：双舵轮对角布置，实现全向移动，广泛应用于线边物料配送；

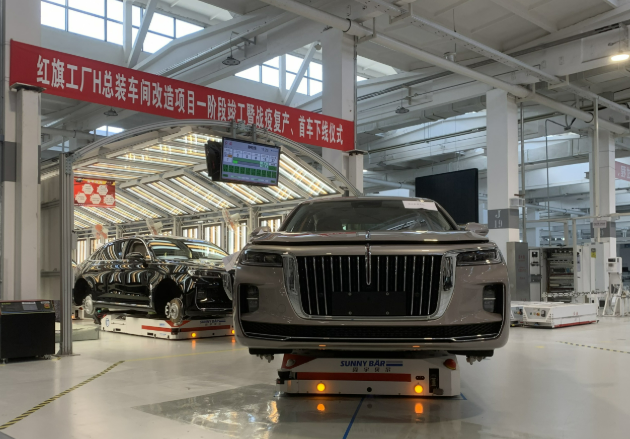

• 3吨级差速驱动装配线：单舵轮配合承载万向轮，高度紧凑，特别适合低矮空间；

• 重载复合机器人：作为移动底盘的旋转执行单元，提供高刚性回转与精准启停。

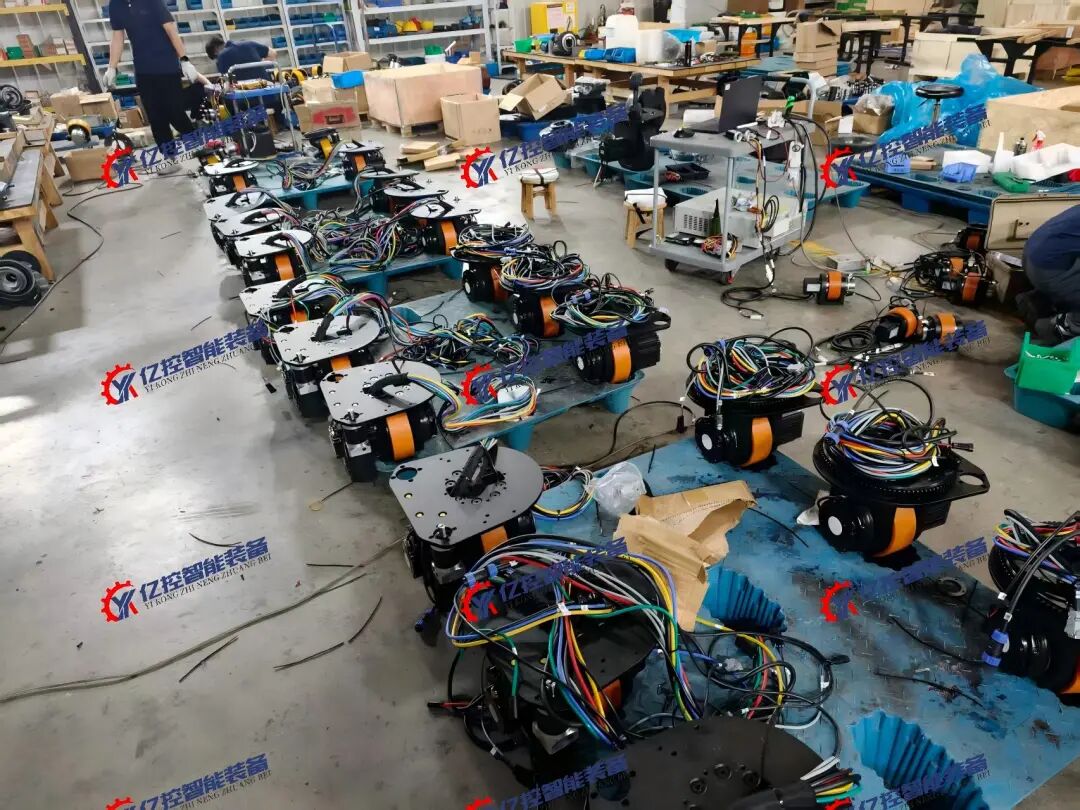

近日，某海外行业客户单笔下单500台亿控智能TEC198卧式舵轮，用于其新一代1.5吨级智能物流机器人产线。该批量订单不仅是对产品承载能力、制造一致性的严格验证，也标志着工业AGV核心行走部件向集成化、标准化迈进的产业趋势。TEC198通过集驱动、传动、回转于一体的设计，将原本复杂的三大部件选型简化为一个可靠的功能模块，为设备研发降本增效，为现场运维消除隐忧，是制造物流移动机器人行走系统的优选解决方案。
