在汽车制造等离散型行业的物流自动化升级中，地面是AGV、CTU、多穿立体库等设备运行的“隐形基座”。地面的工艺精度，直接影响着系统的稳定程度、设备寿命与运转效率。作为深耕智能物流领域的解决方案商，亿控智能在大量项目实践中深刻认识到，地面工艺质量是决定自动化系统能否长效稳定运行的关键前提。本文以汽车工厂典型场景为参照，从技术落地的角度，系统拆解自动化物流地面的核心指标及实现要点。

一、AGV场景的地面技术要求

AGV依赖地面完成行驶、导航与对接，通道、库区等全链路区域的地面平整度、坡度与摩擦特性，共同决定了其导航精度、制动安全及运行平顺性。

1. 地面平整度与起伏度AGV的导航与运动控制对地面起伏高度敏感，局部起伏过大会导致轮毂悬空、激光导航定位偏差，甚至触发安全停机。

• 控制标准：1㎡范围内，地面起伏度最大值应 ≤ 3mm。

• 技术逻辑：以1㎡为测量单元，使用2m靠尺配合塞尺检测，确保AGV行驶时各驱动轮、从动轮始终与地面有效接触，避免单点受力不均导致的设备损伤或事故失效。

2. 台阶高度控制地面台阶是AGV运行的高频故障诱因，过高的台阶会对减震机构、驱动电机造成冲击性负载，同时破坏地面平整度的连续性。

• 控制标准：路面台阶高度的最大允许值 ≤ 5mm。

• 技术要点：对新旧地面交接、设备基础与地坪交接等易产生台阶的区域，需采用缓坡过渡处理，过渡段坡度需满足AGV通过性要求，避免硬台阶直接冲击设备。



3. 路面坡度要求坡度直接影响AGV的行驶速度、制动距离与定位精度，不同场景控制标准各异：

• 通用行驶通道：路面坡度的最大允许值需 ≤ 0.05（即坡度角 ≤ 3°），对应 H = L·sin3°，防止AGV爬坡过程中负载打滑、下坡过程中制动距离不足。

• 精确定位对接点：路面坡度需 ≤ 0.017（即坡度角 ≤ 1°），对应 H = L·sin1°，确保AGV在与生产线、货架对接时的定位误差控制在工艺允许范围内。

4. 沟宽幅度与接缝处理地面伸缩缝、设备基础预留缝等构造，是AGV运行的潜在障碍：

• 沟宽幅度控制：路面沟宽幅度的最大允许值需 ≤ 8mm，且AGV停车位置不允许出现沟槽，防止车轮卡入沟缝导致侧翻或驱动轮损坏。

• 接缝处理要求：AGV行驶路径上的接缝，两侧高度落差需小于1.5mm，且缝边需打磨平整、避免开裂，确保AGV可平稳通过5mm以下的接缝。

5. 摩擦系数与清洁要求AGV的安全制动依赖地面与车轮间的摩擦力，因此：

• 摩擦系数要求：地面摩擦系数需 ≥ 0.5，不得有积水、油污、砂石等降低摩擦系数的物质。

• 地面清洁：日常运行中需保持地面清洁干燥，避免油污、水渍导致AGV制动距离延长，引发碰撞风险。

6. 地面强度与硬度

• 动载要求：地面动载需比AGV额定负载高30%，具体数值结合现场核定。

• 沉降控制：最大载荷下，地面不均匀沉降率小于1/1000，防止沉降导致地面坡度、平整度超限。

• 硬度要求：地面表面硬度需达到C30标准以上，保障长期重载运行下的耐磨性与结构稳定性。

二、CTU场景的地面技术要求

CTU（料箱式穿梭车）主要应用于高位货架库、备件库等仓储场景，对地面平整度、强度与摩擦系数有更高要求，以保障高速穿梭与精准定位。

1. 地面应用范围本次改造中，CTU地面工艺主要覆盖总装车间二楼备件车间内部区域，该区域为备件存储与CTU高频作业区，地面指标直接影响仓储效率与设备寿命。

2. 关键技术指标（1）地面平整度与起伏度CTU的高速穿梭与货架对接对地面平整度要求极高，因此采用更严格的控制标准：

• 控制标准：地面起伏度为 ±3mm/2.25㎡，即1.5m×1.5m范围内的地面起伏偏差不超过±3mm。

• 技术意义：以2.25㎡为测量单元，确保CTU在货架巷道内高速行驶时，车轮始终与地面紧密接触，避免因地面起伏导致的振动、定位偏差，甚至货架碰撞事故。

（2）坡度、台阶与沟槽控制

• 路面坡度：最大允许值 ≤ 2°，防止CTU在爬坡过程中车辆打滑、下坡过程中制动失效。

• 台阶高度：最大允许值 ≤ 3mm，避免台阶冲击对CTU精密导向机构造成损伤。

• 沟槽深度：最大允许值 ≤ 7mm，防止CTU的导向轮或驱动轮卡入沟槽，导致设备停机或侧翻。

（3）摩擦系数与地面强度

• 摩擦系数：地面摩擦系数需 ≥ 0.45，保障CTU在高速行驶、急停急启时的制动稳定性，避免料箱滑落。

• 地面强度：地面强度要求 ≥ 40MPa，高于AGV场景的C30硬度要求，适配CTU高频重载穿梭作业的长期磨损需求。

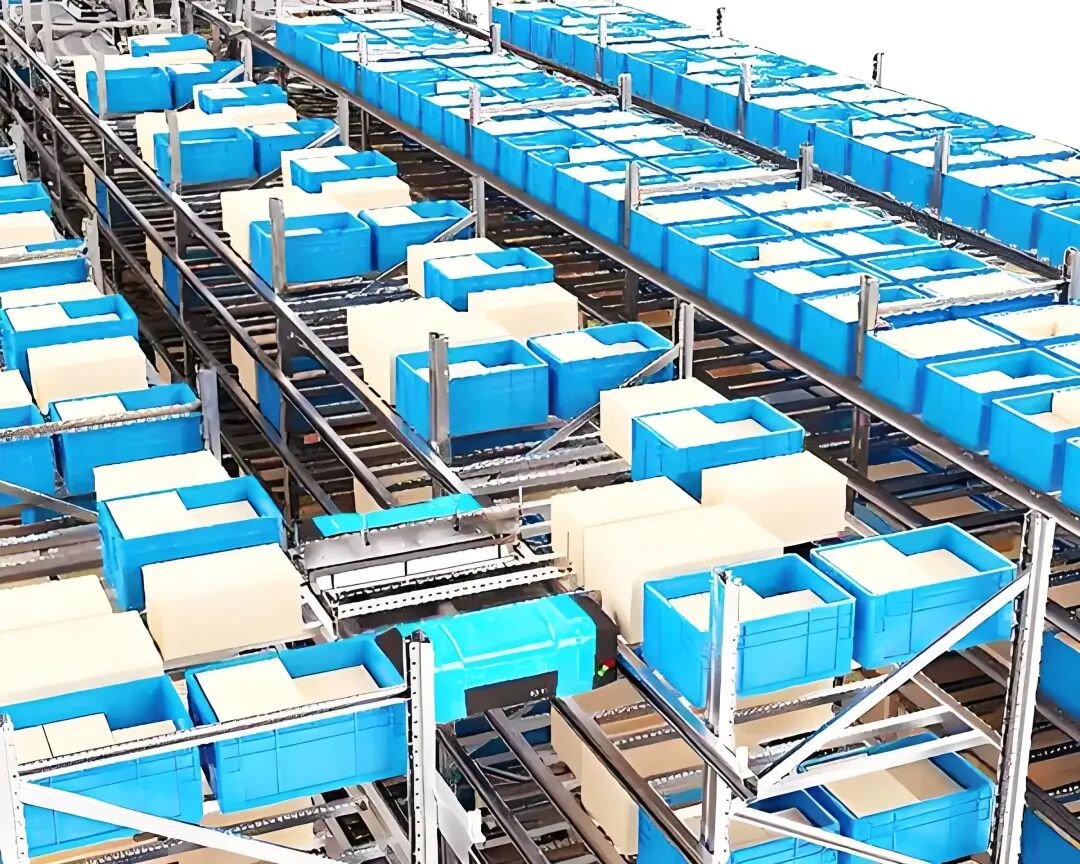

三、多穿立体库/成品库/AGV混合场景地面技术要求

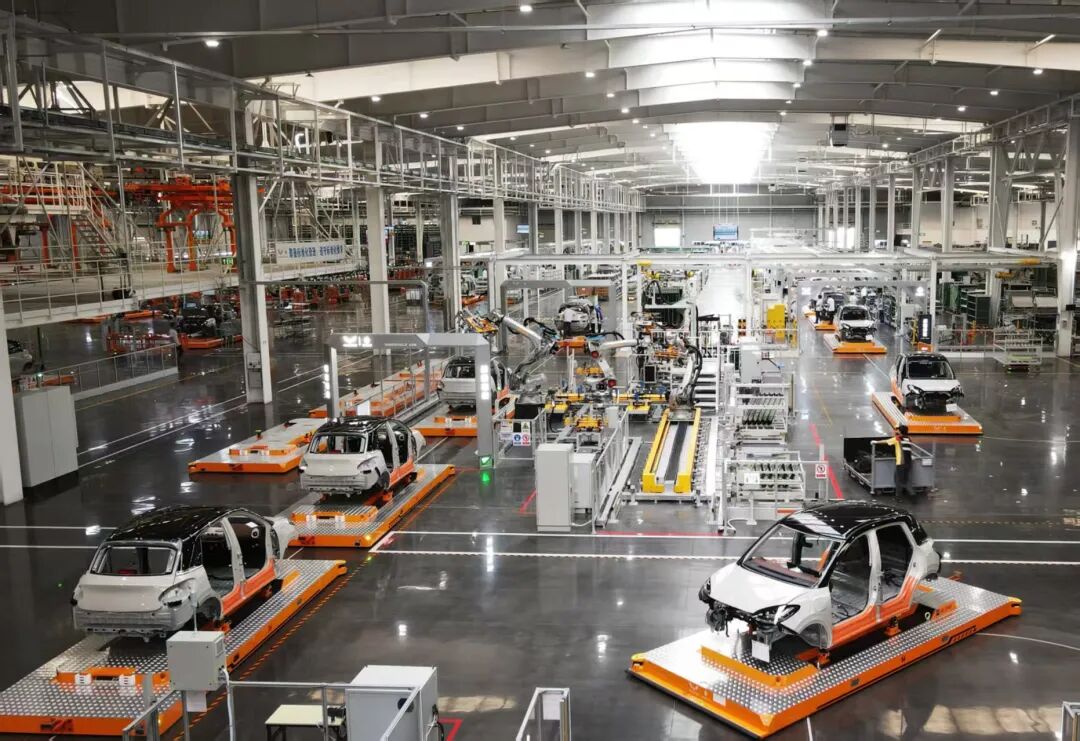

总装车间一楼内部所有区域，同时承载多穿立体库、成品存储与AGV转运作业，是典型的混合自动化物流场景。在亿控智能的项目实践中，此类混合场景通常采用统一的高标准控制，以兼顾仓储设备与转运设备的双重要求。

1. 应用范围总装车间一楼内部所有区域，包含多穿立体库巷道、成品存储区、AGV转运通道与交叉作业区。

2. 技术指标该场景采用与CTU场景一致的高标准控制：

• 地面平整度：起伏度 ±3mm/2.25㎡，保障多穿车与AGV的定位精度。

• 路面坡度：最大允许值 ≤ 2°，适配多穿立体库的料箱提升与AGV的爬坡需求。

• 台阶高度：最大允许值 ≤ 3mm，避免对多穿车导向轮与AGV驱动轮造成冲击。

• 沟宽幅度：最大允许值 ≤ 7mm，防止设备卡缝故障。

• 摩擦系数：需 ≥ 0.45，兼顾多穿车的急停制动与AGV的安全行驶。

• 地面强度：要求 ≥ 40MPa，适配长期重载、高频作业的磨损需求。

四、自动化物流地面工艺的共性技术要点

无论AGV、CTU还是多穿立体库场景，地面工艺的核心目标都是保障设备运行的稳定性、安全性与可靠性，这也是亿控智能在项目交付中始终贯彻的质量基准。以下要点需重点关注：

1. 测量基准与施工控制地面平整度、起伏度、坡度等指标的测量，需以设备运行轨迹为基准，而非仅以建筑轴线为基准。施工过程中应采用激光找平、精密水准仪等工具，对设备行驶路径进行全程跟踪测量，避免“整体达标、局部超标”的问题。

2. 新旧地面交接处理工厂改造项目中，新旧地面交接区域是地面工艺的薄弱环节，易出现台阶、裂缝、沉降差等问题。施工时需采用植筋、浇筑过渡段、设置伸缩缝等措施，确保交接区域的平整度、坡度与摩擦系数满足设备运行要求。

3. 材料选型与施工工艺

• 地坪材料：优先选用金刚砂耐磨地坪、密封固化剂地坪，避免使用环氧自流平。防静电区域需采用防静电地坪，确保地面静电摩擦系数达标。

• 施工工艺：地面施工需采用分仓浇筑、激光整平、机械收光等工艺，保障地面的平整度与强度。伸缩缝需采用弹性材料填充，避免后期开裂、起砂。

4. 后期维护与定期复测地面施工完成后，需建立定期复测机制，对平整度、坡度、摩擦系数、强度等指标进行周期性检测，及时处理磨损、开裂、沉降等问题。日常运行中需加强地面清洁维护，保持地面干燥无油污，避免砂石等物质降低地面摩擦系数，影响设备安全制动。

自动化物流地面的工艺质量，是制造物流系统中看不见的“地基”。在项目规划与施工阶段，只有根据不同设备的运行特点精准制定地面处理标准，并通过严谨的施工控制和持续的后期维护，才能使各项指标长期稳定达标，为自动化物流系统的高效、安全运行提供坚实保障。
