从扫地机器人到重型工业AGV，轮式移动机器人已经深入到工业生产与日常生活的各个场景中。但在实际工程中，很多人都会遇到两个核心问题：底盘该如何选择，以及运动学模型该如何建立。

更常见的情况是直接跳过运动学推导，上来就写控制代码。短期看似效率更高，但一旦底盘结构或关键参数发生变化，系统往往难以调整甚至需要重写。因此，这篇文章的目标不是简单罗列底盘类型，而是帮助你建立一个清晰的理解框架，用运动学去理解底盘，再用底盘反过来指导选型。

1. 为什么运动学是基础而不是可选项

在机器人系统中，控制指令本质上描述的是期望运动，而真正执行这些运动的是底盘上的驱动单元。运动学的作用，就是在这两者之间建立映射关系。

从驱动单元角度出发，可以通过正运动学推导出整机的速度和运动轨迹；从系统控制角度出发，则需要通过逆运动学，将期望的线速度和角速度分配到各个驱动单元。

如果缺少这一层，系统就会变成强耦合结构。一旦底盘从差速切换为舵轮，或者轮距轴距发生变化，控制逻辑就无法复用。因此，从工程角度来看，运动学决定的不是“能不能跑”，而是系统是否具备长期可维护性与扩展能力。

2. 轮式底盘的核心分类逻辑

虽然底盘类型很多，但从本质上看，可以通过两个维度快速理解。

第一个维度是是否具备横向运动能力。差速、履带、阿克曼以及舵轮等结构都属于非完整约束系统，它们无法直接横向移动，只能通过转向来实现路径变化。这类底盘通常结构简单、控制稳定，在工业中应用非常广泛。与之对应的是全向底盘，例如全向轮、麦克纳姆轮以及多舵轮系统，它们可以在不改变朝向的情况下实现任意方向移动，但结构复杂度和控制难度也相应提高。

第二个维度是承载能力与应用环境。轻载机器人更强调灵活性和成本控制，因此常见全向轮或麦克纳姆方案；而在工业场景中，随着载重提升，系统稳定性和可靠性变得更加重要，这也是差速、舵轮和履带结构占据主流的原因。

从工程角度来看，底盘选择本质上是在自由度、稳定性和成本之间做权衡。

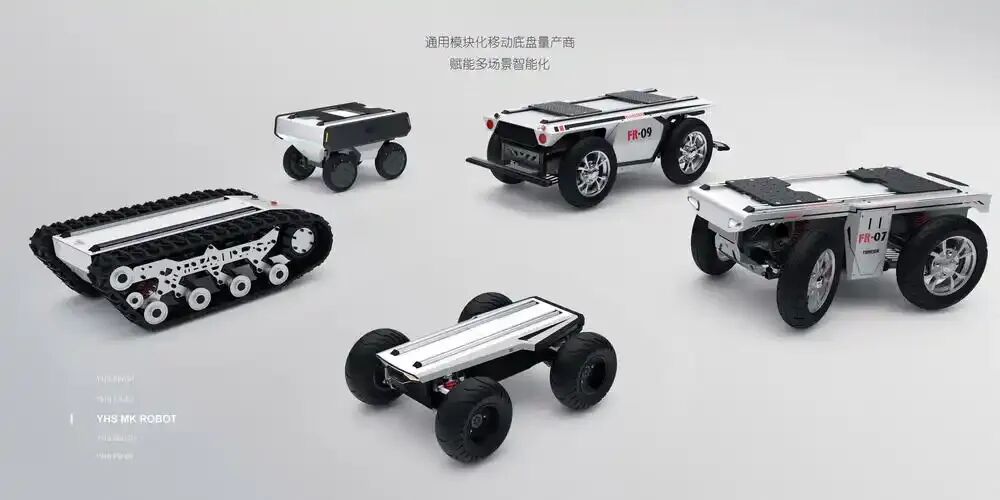

3. 九种主流底盘一览

从整体上看，前几种底盘以结构简单和稳定性为主，适用于基础移动需求；中间几种提供全向能力，适合空间受限场景；而后几种则是面向重载工业系统的复杂方案。

4. 不同底盘的工程差异如何理解

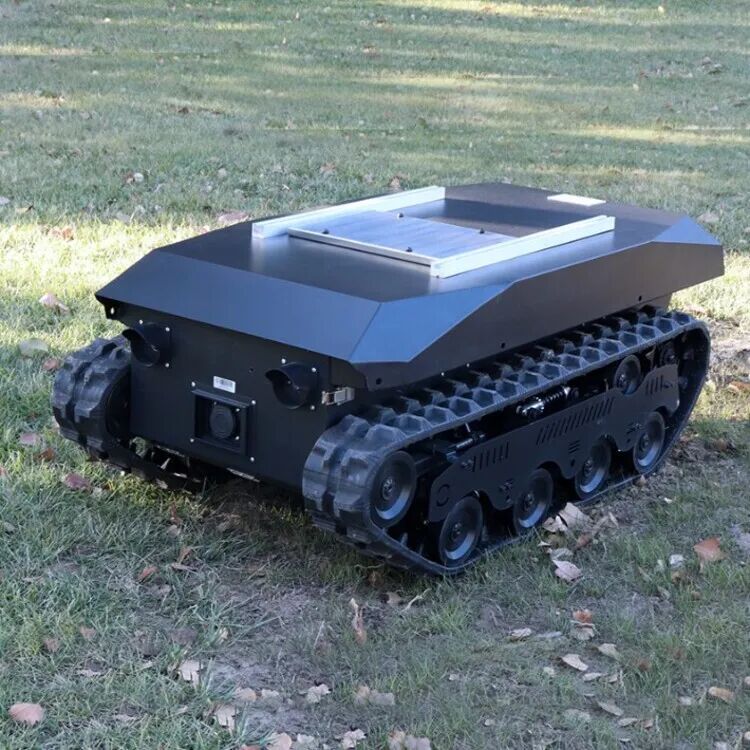

如果从工程角度快速理解这些底盘，可以抓住几个关键点。差速结构最简单，是理解运动学的基础，但它无法实现横向移动。履带结构强调地形适应能力，但不可避免地引入滑移误差。阿克曼结构更接近汽车，在高速场景中具有明显优势。

当需求转向全向移动时，全向轮和麦克纳姆轮成为主流方案，其中麦克纳姆在工业应用中更常见，但对地面条件要求较高。再往上发展，舵轮系统逐渐成为工业AGV的核心方案，它在承载能力和灵活性之间取得了更好的平衡。

整体来看，随着自由度的提升，系统复杂度和成本也会明显增加。

5. 如何在工程中快速完成底盘选型

在实际项目中，底盘选择通常不是从具体类型出发，而是从需求逐步收敛。

首先需要明确应用环境。如果机器人需要在泥地、坡道或不规则地面运行，那么履带结构通常是更可靠的方案；如果主要运行在平整地面，则可以继续向下判断。

接下来要考虑的是速度需求。如果系统需要较高的运行速度，例如无人车或户外配送设备，那么阿克曼底盘在稳定性方面更具优势。而在大多数室内或工业AGV场景中，速度通常不是主要矛盾，此时重点会转向承载能力。

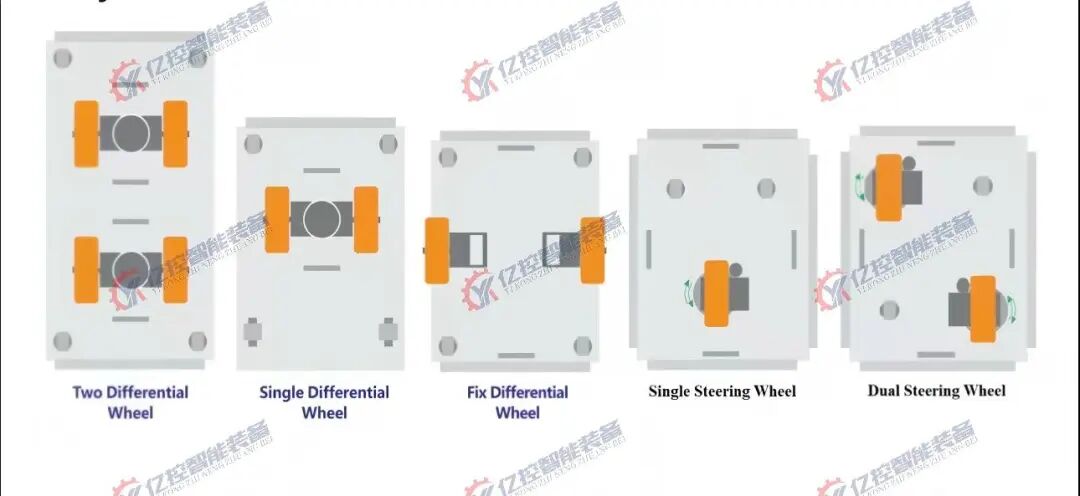

当载重达到数百公斤甚至更高时，底盘方案会明显收敛。如果不要求横向移动，四轮差速或单舵轮往往可以满足需求，并且成本更可控；如果同时需要较高灵活性，例如在狭窄通道内精确对接，那么双舵轮或四舵轮会是更合适的选择。

对于中轻载系统，如果作业空间有限且路径复杂，全向能力就变得非常重要。在这种情况下，麦克纳姆轮可以提供更好的运动控制体验，而全向轮则在结构简单和成本方面更有优势。

综合来看，一个相对稳定的判断顺序是：先确定地形条件，再评估速度需求，然后考虑载重范围，最后再决定是否需要全向能力。

6. 核心性能横向对比

这张表更适合作为整体总结使用，用于快速横向对比不同底盘的特性。

7. 写在最后

很多看似复杂的工程问题，本质上都源于运动学约束。差速底盘无法横向移动，是自由度限制；麦克纳姆轮在不平地面易打滑，与其受力模型有关；四舵轮成本较高，则来自结构与控制的复杂性。

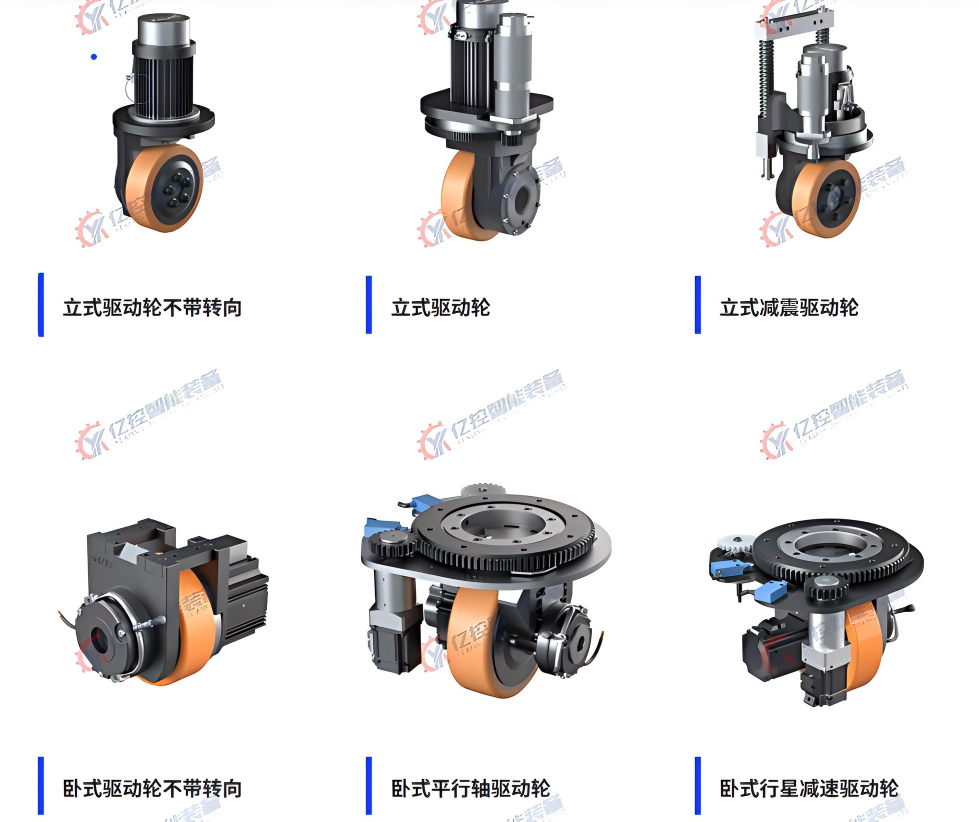

在完成底盘选型与运动学设计后，系统表现很大程度取决于驱动单元。无论差速还是舵轮结构，其核心都在于驱动轮组件的稳定性与一致性。在实际AGV应用中，驱动单元需要长期应对频繁启停、载荷冲击及连续运行等工况，一旦性能不稳定，整车表现也难以保证。

我们亿控智能的舵轮和差速轮产品，面向工业AGV应用，在承载能力、驱动效率与控制精度之间实现平衡，能够适配不同底盘与使用场景需求，并兼顾可靠性与性价比。

从系统角度来看，底盘决定运动形式，驱动单元决定运动质量，两者协同，才能实现稳定可落地的AGV系统。
