亿控智能|120吨级重载AGV底盘方案：为什么亿控TEC550差速轮组是核心选择！

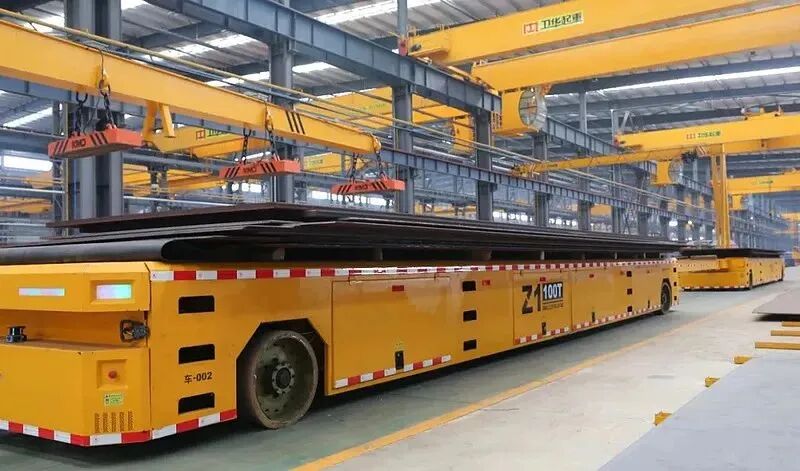

在重型物流自动化领域，120吨级AGV已经触碰到了轮式移动机器人的工程极限。这个级别的车辆，每多一吨载荷、每多一个百分点的可靠性提升，背后都是驱动轮组、减震悬挂和底盘结构的深度耦合。
本文从实际工程需求出发，重点说明一个问题：在120吨级重载AGV的底盘架构中，为什么亿控TEC550重载差速轮组值得作为核心驱动单元，以及它如何与车体减震、辅助承载系统协同工作。

一、120吨级AGV对驱动轮组的真实要求

很多方案在纸面上看似合理，但真正跑到车间里，问题才会暴露出来。120吨级AGV对驱动轮组的考验集中在五个维度：

  1. 单点承载能力决定底盘布局自由度。AGV底盘空间有限，驱动轮组数量不可能无限增加。如果单组轮组承载只有10吨或15吨，意味着120吨整车需要8组甚至更多驱动单元，底盘复杂度、控制难度和成本都会大幅上升。单组承载越高，底盘布置越从容。
  2. 驱动轮必须在重压下稳定输出扭矩。重载AGV起步和爬坡时，轮组在巨大垂向载荷下还要输出数万牛米的驱动扭矩。轮组内部的齿轮箱、轴承和包胶轮必须同时承受“压”和“扭”两种载荷的叠加，普通工业脚轮或轻载AGV轮组根本无法胜任。
  3. 轮组要提供差速转向能力。四组差速轮组布局是重载AGV最成熟的驱动方案之一。它不需要独立的转向机构，通过左右轮速差即可实现原地转向或弧形行驶。但前提是每个轮组都必须在重载下保持精确的转速控制和足够的侧向刚度。
  4. 轮组最好集成垂向调节能力。120吨级AGV在对接工位、空载/重载切换、轮压不均时需要主动调节车体高度或轮组位置。如果轮组本身不具备液压举升功能，就需要在车架和轮组之间额外增加一套悬挂机构，占用高度空间、增加设计复杂度。
  5. 长期可靠性直接决定维护成本。重载AGV一旦趴窝，产线停线损失远大于设备本身。轮组的轴承寿命、齿轮箱密封、包胶轮耐磨性，直接决定了月均故障次数和备件更换频率。

这五个维度，构成了重载AGV驱动轮组的选型标尺。亿控TEC550正是在这些指标上具备明确工程优势的产品。

二、亿控TEC550差速轮组的核心参数与工程价值

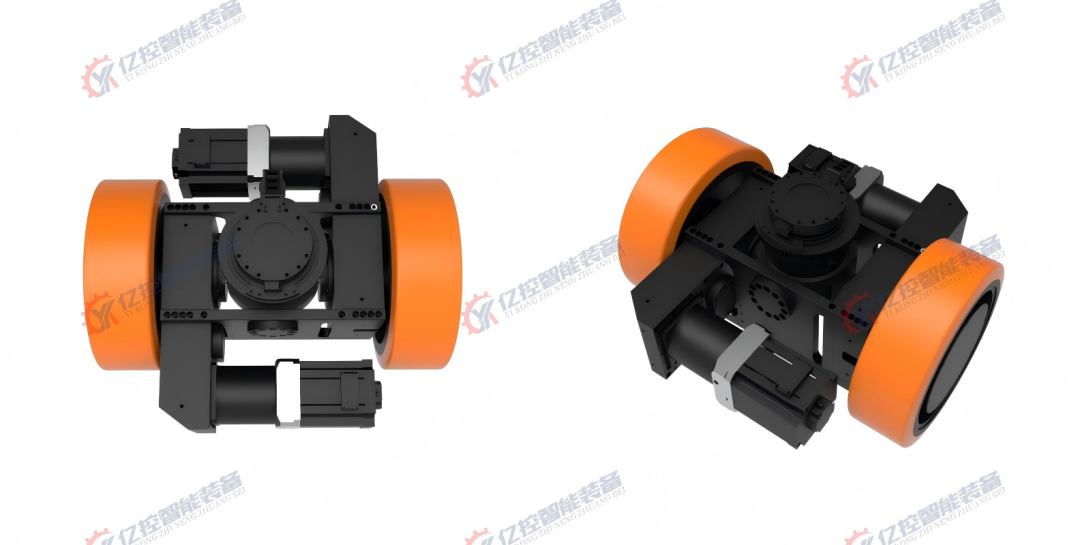

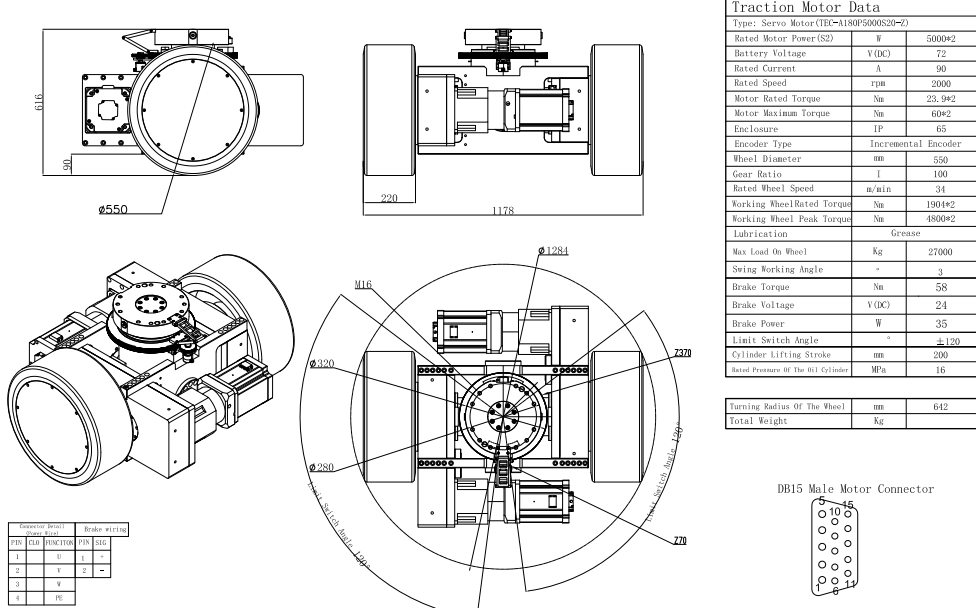

TEC550是亿控针对重载AGV场景开发的重载差速驱动轮组，单组额定承载能力27吨。这一数字在同类产品中处于高承载密度水平，直接决定了它在120吨级方案中的不可替代性。

单组27吨承载意味着什么

以120吨整车总重计算，4组TEC550的静态额定承载合计为108吨。如果按驱动轮建议负载率80%—90%计算，四组TEC550适合承担86—97吨的实际工作载荷，剩余载荷由少量辅助承载轮组分担即可。
这意味着：只需要4组TEC550驱动轮组，加上4—6个简单的从动辅助轮，就可以构建一个完整的120吨级底盘承载系统。不需要8组、10组驱动单元，不需要复杂的多轮协调控制。
这就是高承载密度带来的直接收益：底盘更简洁、成本更低、控制更可靠。

集成液压举升模块的独特优势

TEC550轮组内部集成了液压举升模块，可以在轮组和车体之间实现垂向行程调节。这里需要强调：这个液压模块是轮边悬挂/高度调节功能，不是物料举升机构。物料顶升由车架上的独立平台或工装完成，TEC550的液压模块解决的是“驱动轮与车体相对位置”的主动控制。
它带来的工程价值包括：

  1. 对接精度保障：120吨AGV在输送线对接时，车体高度误差需要控制在毫米级。通过TEC550液压举升，可以实现车体整体高度微调，不需要额外在车架上堆叠复杂的升降平台。
  2. 空载/重载高度补偿：空车和满载时车体下沉量不同，机械弹簧无法兼顾两种工况。液压模块可以主动补偿，使车体对接高度保持恒定。
  3. 轮压主动均衡：当某一侧驱动轮轮压不足时，通过液压伸缩调整该轮组位置，重新分配载荷，避免打滑和偏载。
  4. 简化车体悬挂设计：轮组自带垂向调节能力，意味着车架上的机械减震结构可以更专注于吸收高频冲击，而不是同时承担高度调节功能，职责分明。

TEC550在重载场景下的可靠性设计

27吨单组承载不是简单把结构做粗做厚就能达到的。TEC550在轴承选型、齿轮箱密封、包胶轮材质和液压集成方面都针对重载AGV工况做了专门设计。长期在轮压接近额定值、频繁启停和差速转向的条件下运行，TEC550的包胶轮更换周期和齿轮箱维护周期均按重载工况考核，而不是借用轻载AGV的通用标准。
这就是为什么与其用更多数量的中小承载轮组堆叠，不如直接选择TEC550这种单组承载能力足够的核心单元——系统的可靠性是乘法关系，节点越多，故障链路越长。

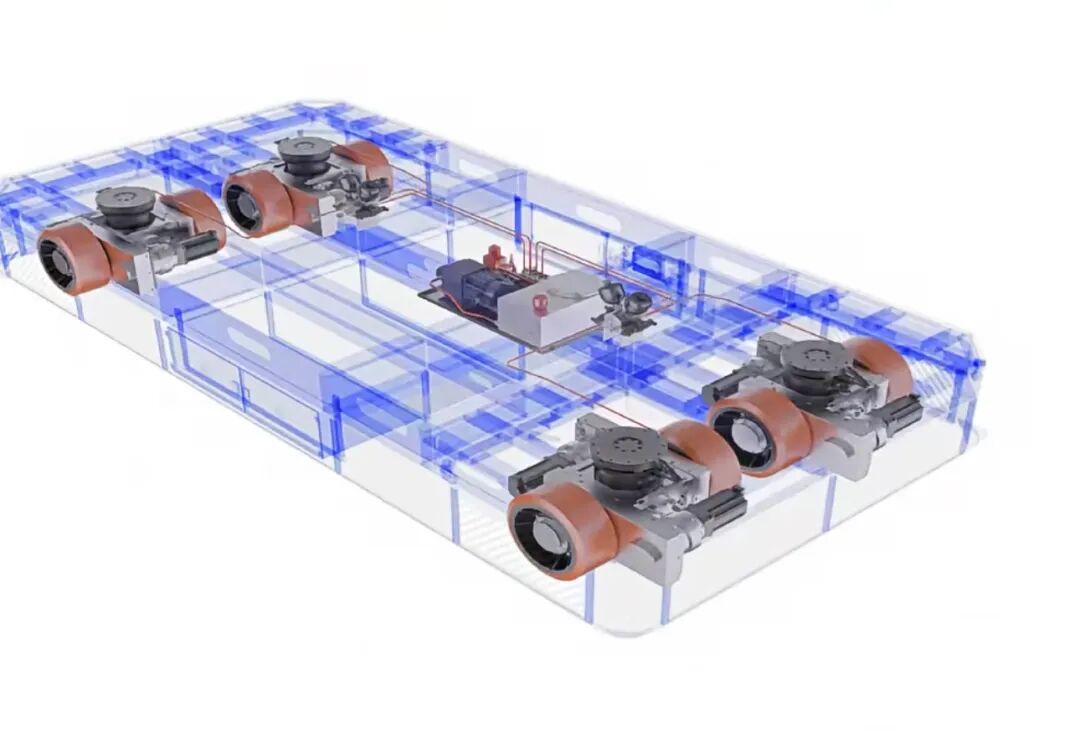

三、120吨级底盘的系统架构：TEC550 + 辅助轮 + 机械减震

单靠4组TEC550承载120吨整车总重并不可取。前面算过，4组TEC550静态额定合计108吨，在动载、偏载工况下裕度不足。因此完整方案的核心思路是：TEC550承担驱动和大部分垂向载荷，辅助轮分担剩余载荷，机械减震保证驱动轮贴地和冲击吸收。

底盘布局建议

表1 120吨级AGV底盘系统配置建议

系统配置

设计要点

驱动轮组

4套亿控TEC550差速轮组，承担86—97吨实际载荷，驱动和差速转向核心

辅助承载轮组

4—6个从动轮，总承载30—40吨，选用重载聚氨酯或钢芯包胶轮，分担载荷并提高稳定性

车体机械减震

铰接摆动式或四连杆式，吸收路面接缝和高频冲击，保证TEC550始终贴地

轮边液压系统

TEC550集成液压举升模块，对接高度调节、轮压均衡、空/重载补偿

监测系统

轮压/位移传感器，实时感知各轮负载，防止偏载和打滑

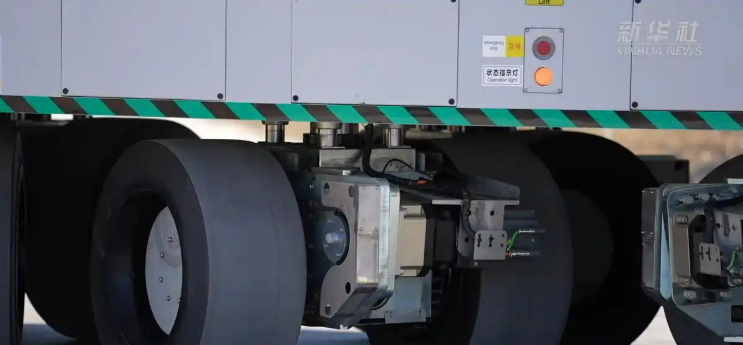

减震结构为什么不可或缺

即使TEC550本身具备液压垂向调节能力，车体机械减震仍然是120吨级AGV的必选设计。
原因很直接：液压系统的响应速度和持续高频动作能力，无法替代机械弹簧/阻尼器。在车间地面接缝、钢板台阶等场景下，驱动轮需要以毫秒级的响应吸收冲击，这个频率液压系统跟不上，而且长期高频动作会加速密封件老化。机械减震是被动响应，不需要控制指令，可靠性天然更高。
因此两者分工明确：机械减震管“行驶中的高频冲击”，TEC550液压模块管“低速对接和姿态调整”。
在机械减震的结构选择上，120吨级优先考虑铰接摆动式或四连杆式。垂直导柱式在重载下容易卡滞，不建议作为主驱动轮组的减震结构。
表2 机械减震结构类型对比

结构类型

关键优势

适配TEC550的要点

铰接摆动式

杠杆放大行程，20mm弹簧行程可实现50mm轮子浮动量，抗冲击强

铰接点采用自润滑轴承，搭配聚氨酯缓冲垫，单点承载≥30吨，覆盖TEC550满载工况

四连杆式

冲击传导垂直化，三段式阻尼可调，抗侧倾好

铬钼钢强化连杆，行程90—120mm，主副弹簧适配空载/重载

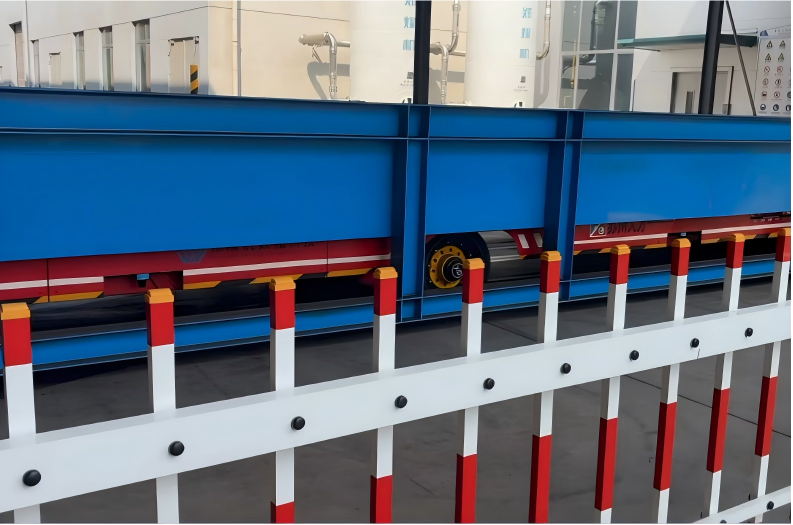

四、TEC550最适配的工况场景

结合上述分析，TEC550在以下重载AGV场景中最能体现工程价值：

  1. 场景一：重型钢板/铸造车间。地面存在5mm以上接缝、台阶，TEC550配合铰接摆动式减震，驱动轮浮动量可达50mm，保证贴地不打滑。
  2. 场景二：重载对接工位。需要将120吨车体与输送线精确对接，TEC550液压举升提供毫米级高度微调能力，省去复杂的车体独立升降系统。
  3. 场景三：空载/重载频繁切换。空车与满载下沉量差异大，TEC550液压补偿保持车体高度恒定，机械弹簧只在基准范围内缓冲。
  4. 场景四：底盘空间受限。车体高度方向空间紧张，不希望额外堆叠多套驱动单元。TEC550单组27吨的高承载密度，让底盘布局更紧凑。

五、关于TEC550的工程结论

120吨级重载AGV的驱动轮组选择，本质上是选择承载密度、集成能力和长期可靠性。这三个维度上，TEC550的27吨单组承载、集成液压举升和针对重载场景的可靠性设计，使其在同类方案中具备明确的工程竞争力。
如果你正在规划重载AGV底盘方案，TEC550值得作为第一批评估样品，因为：

  1. 它能用最少的驱动单元数量支撑起120吨级承载系统，简化底盘和控制复杂度；
  2. 它自带的液压举升模块直接省去了一部分车体悬挂设计工作；
  3. 它按照重载场景的真实工况完成可靠性设计，不会让用户在投产后才暴露轴承、密封、包胶轮的问题。

120吨级AGV的底盘架构是TEC550发挥核心价值的主场。驱动轮组选对了，后面的减震、辅助轮、液压系统都能变得简单。
