如果把动力电池比作电动汽车的“血液库”，那么驱动电机就是那台不知疲倦的“造血泵”——它将电能转化为机械能，推动车轮前行。相较于传统内燃机，驱动电机天生具备高效率、高功率密度、运转静谧和零排放等优势，已然成为电驱时代的绝对主角。

一、三大主流电机类型，各有所长

当前新能源乘用车与商用车领域，主要采用以下三种电机方案：

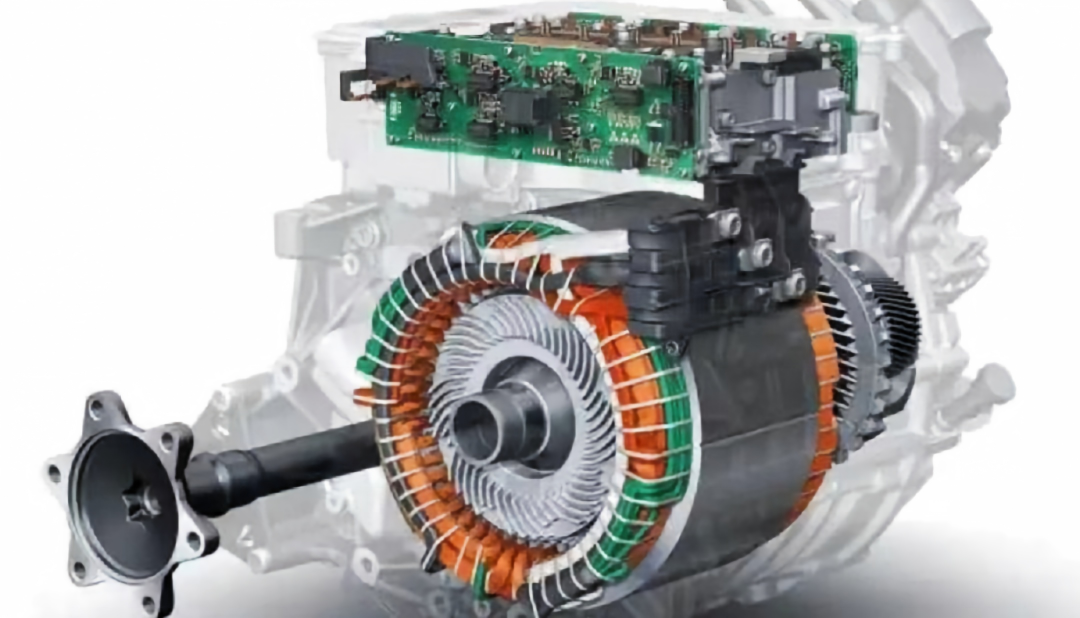

1️⃣ 永磁同步电机（PMSM）——效率之王

• 结构：转子内嵌钕铁硼等稀土永磁体，定子为三相绕组。

• 原理：定子通入三相交流电产生旋转磁场，与转子永磁磁场“吸推”配合，形成电磁转矩，转子与磁场严格同步旋转。

• 优势：效率极值可达95%以上，功率密度出众，体积紧凑，调速精度高。

• 短板：稀土推高成本，高温下有退磁隐忧，高速弱磁控制策略较为复杂。

• 代表车型：比亚迪秦/汉、特斯拉Model 3/Y（后驱版）、蔚来、小鹏等。

工作原理示意：当三相交流电通入定子绕组时，定子铁芯中产生旋转磁场。转子上的永磁体磁场与定子旋转磁场相互作用，产生电磁转矩，驱动转子旋转。

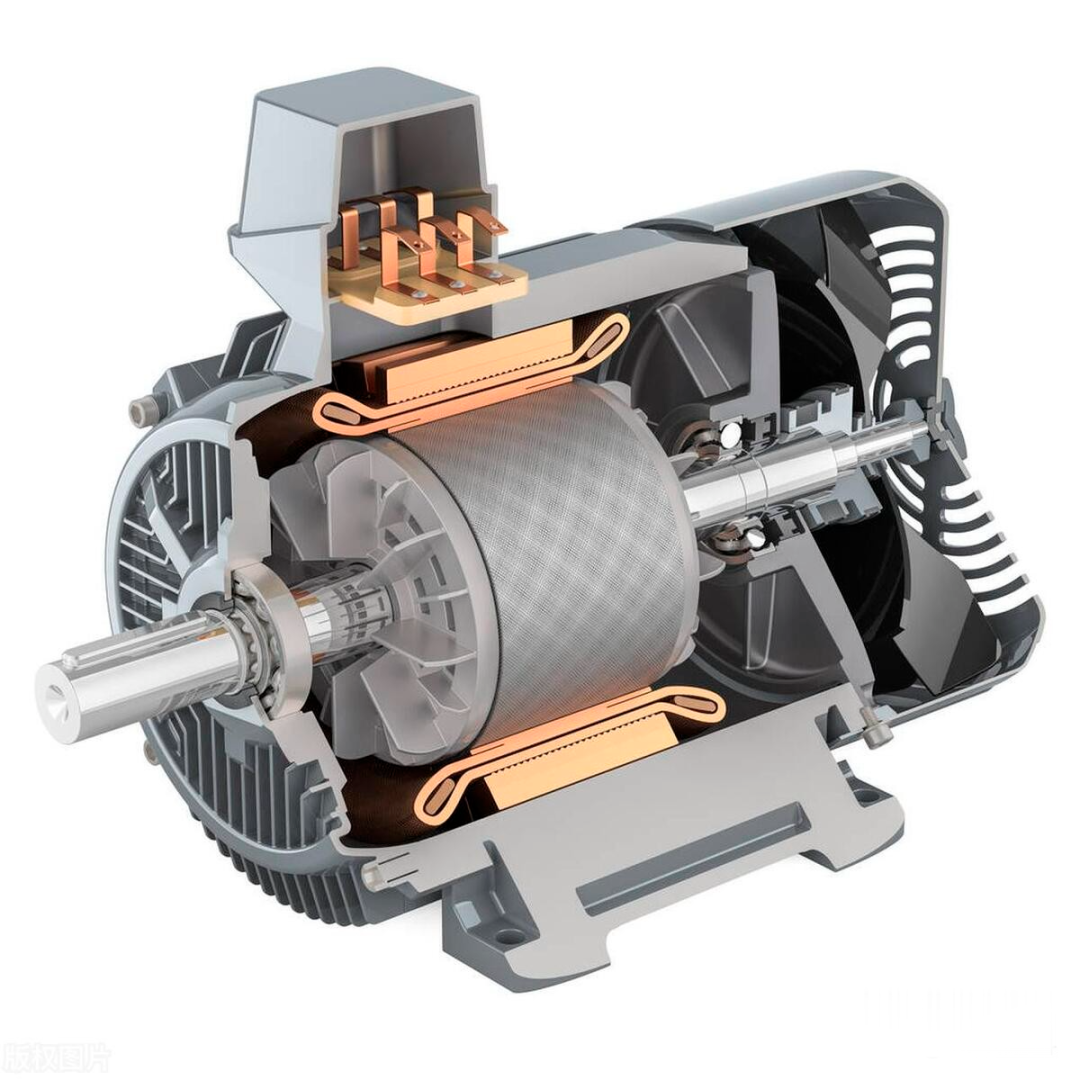

2️⃣ 交流异步感应电机（IM）——皮实耐劳

• 结构：定子三相绕组，转子为笼型铝或铜导条，不含永磁体。

• 原理：定子旋转磁场在转子导条中感应出电流，该电流再产生磁场，与定子磁场相互作用产生转矩——转子转速始终低于同步转速（即“转差”）。

• 优势：构造简单，制造成本低，可靠性高，适应高速运转，无退磁烦恼。

• 不足：轻载时效率偏低，功率密度不如永磁机，体积较大。

• 代表车型：特斯拉Model S/X、Model 3/Y（前驱版）。

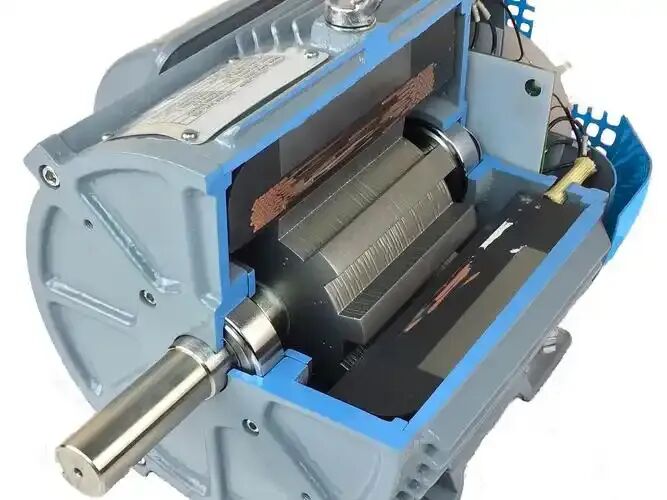

3️⃣ 开关磁阻电机（SRM）——简约派选手

• 结构：定、转子均为凸极铁芯，转子上既无绕组也无永磁。

• 原理：遵循“磁阻最小路径”原则，定子绕组依次通电，吸引转子凸极对齐，从而实现步进式旋转。

• 长处：结构最为简单，成本最低，耐高温，启动转矩大。

• 短处：转矩脉动明显，带来噪音与振动，控制算法复杂，效率居中。

• 应用场景：部分商用车及公交客车。

二、高压系统中的“C位”担当

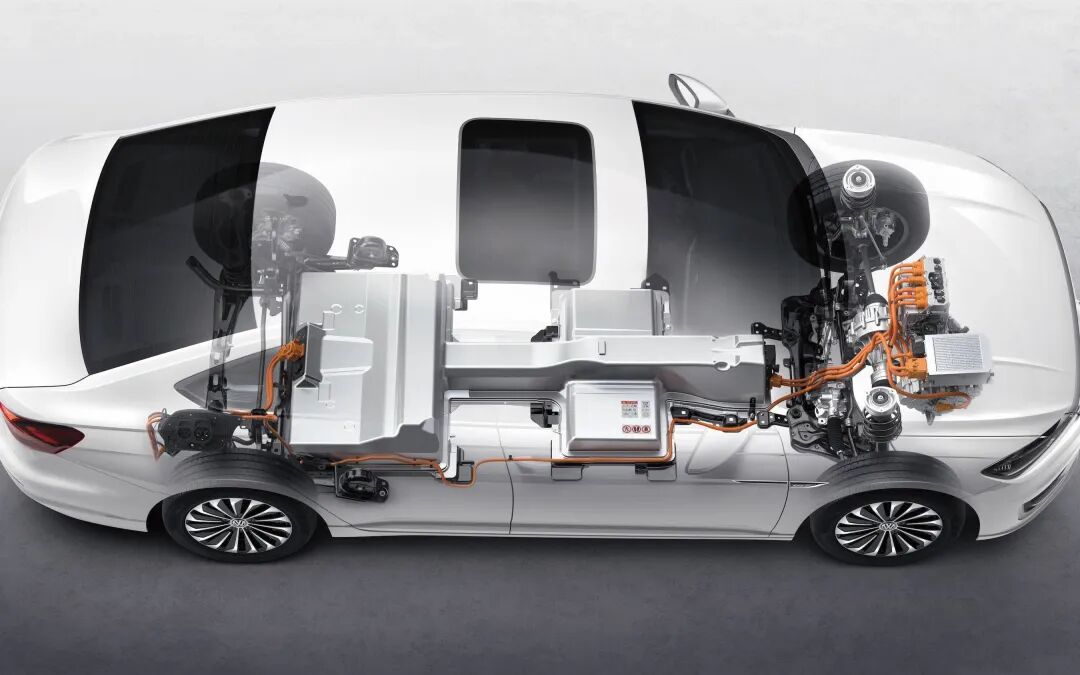

在典型高压电气拓扑中，驱动电机处于核心枢纽位置：

动力电池（高压直流）→ 高压配电盒（PDU）→ 电机控制器（MCU，直流变三相交流）→ 驱动电机（电→机械能）→ 减速器（降速增扭）→ 车轮

MCU如同“指挥家”，精准调节电压、频率与相位，实现对转速和转矩的实时掌控。

三、三种安装布局，各取所需

• 集中式：电机置于车桥中央，经传动轴/减速器驱动两侧车轮——结构成熟、成本友好，是目前市场绝对主流。

• 轮边式：两台电机分别布置于车桥两端，各自通过减速器驱动单侧车轮——底盘布置更灵活，常见于后轴驱动方案。

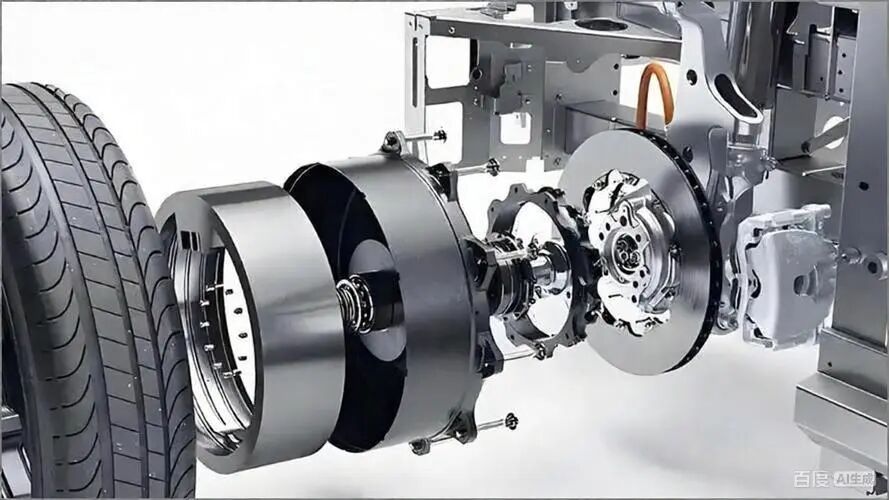

• 轮毂式：电机直接嵌入轮毂内部，传动链路最短、效率最高，但增大了簧下质量，影响操控与舒适性，目前应用受限。

四、严苛的性能标尺

新能源汽车对驱动电机提出六大硬性要求：

1. 高功率密度——小体积内迸发大能量；

2. 宽调速域——既能低速爬坡大扭矩，又能高速巡航恒功率；

3. 高效率广度——常用工况下始终维持高效区；

4. 高可靠性——扛振、耐温、长寿；

5. 低噪低振——营造静谧座舱体验；

6. 优异热管理——水冷或油冷系统及时散热。

五、三强对比速览

小结：永磁同步电机凭借效率与功率密度优势，稳坐乘用车头把交椅；异步电机则凭借成本与可靠性，常在双电机四驱中担任“辅助前驱”角色；开关磁阻电机则多在特定商用场景发光发热。

六、延伸：从汽车驱动到工业移动

从技术底层来看，驱动电机所涉及的磁场定向控制（FOC）、空间矢量脉宽调制（SVPWM）、弱磁控制策略、热管理与电磁兼容设计等核心工程问题，并不仅限于汽车场景。在工业移动机器人领域，AGV舵轮、低压伺服电机以及电驱动桥产品同样需要面对相似的效率优化、转矩密度提升和可靠性设计要求。

亿控智能在该方向上的技术积累，正是围绕这些共性的电机控制与驱动工程问题展开。其舵轮系统和电驱动桥产品在结构集成度、散热方案和控制算法上，与上述车用驱动电机体系存在明确的技术同源性。对于关注驱动电机控制底层实现的读者而言，二者在工程逻辑上具有一致的参考价值。
