在制造与物流领域，轮件作为物料搬运设备的核心执行部件，其防滑性能直接关系到设备运行的安全性、作业效率及使用寿命。聚氨酯（PU）凭借优异的弹性、耐磨及抗撕裂特性，已成为轮件的主流材质，而其防滑性能的实现，关键在于纹路的结构设计。本文将从技术角度深入剖析六种主流聚氨酯轮件防滑纹路的设计逻辑、性能参数与工况适配原则，以期为物流设备选型与轮件定制提供专业参考。

一、防滑纹路设计的核心技术逻辑

聚氨酯轮件的防滑本质上是纹路结构与接触面之间力学作用的优化结果，其核心评价指标包括：

• 摩擦系数（μ）：纹路与接触面间的静摩擦系数直接决定防滑极限，需满足 μ ≥ F/N（F为防滑所需摩擦力，N为设备总负载）；

• 接触应力分布：合理的纹路结构可使接触应力均匀分布，避免局部应力集中导致纹路磨损或接触面损伤；

• 介质适配性：针对水渍、油污、积水等不同介质，需通过纹路形态实现排水、排油或防“真空吸附”；

• 承载-防滑平衡：设计需兼顾承载能力（与轮件硬度、纹路截面积正相关）与防滑效果（与纹路接触面积、形态密切关联）。

关键结论：聚氨酯轮件防滑纹路的设计核心，在于依据工况负载、接触面特性及介质环境，通过纹路形态参数（宽度、间距、深度、规则度）与轮件硬度的匹配，实现摩擦系数、承载能力与耐磨性之间的动态平衡。

二、六种主流防滑纹路技术解析

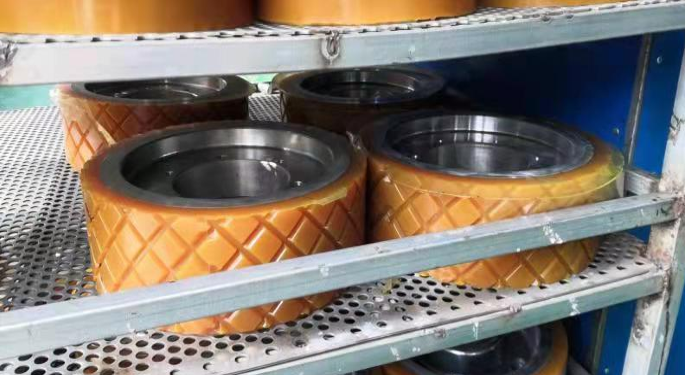

（一）菱形宽纹防滑纹：重载场景的承载-防滑均衡方案

结构参数

• 纹路宽度：通常为 4–6 mm（常规细纹的2–3倍）

• 纹路间距：3–5 mm，确保负载下不易挤压变形

• 硬度适配：85A–95A（邵氏硬度）

技术特点

• 防滑机制：依托高硬度材质与接触面的刚性摩擦；宽间距设计减少了负载下的纹路压缩变形，保障摩擦系数稳定。

• 承载优化：纹路截面积占比可达轮件接触面积的 40–50%，远高于细纹设计，能承受较高接触应力（约 2–3 MPa）。

• 耐磨表现：宽纹结构抗撕裂性强，重载下磨损量通常 ≤0.5 mm/1000 km，使用寿命较细纹提升约 30% 以上。

适配边界

• 适用：中重型承载设备，单轮负载 ≥200 kg；水泥、沥青等粗糙地面（表面粗糙度 Ra≥6.3 μm）。

• 禁忌：光滑环氧地面（Ra≤1.6 μm）、持续油污环境（宽纹间隙易积油导致摩擦系数骤降）。

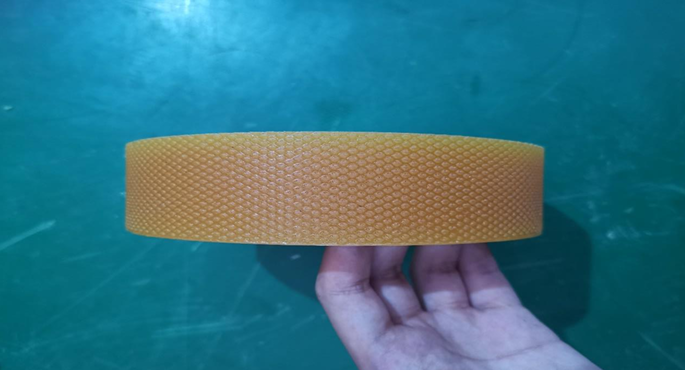

（二）菱形细纹防滑纹：光滑面与多介质环境的防滑优选

结构参数

• 纹路宽度：1–2 mm，形成细密防滑颗粒

• 纹路间距：1–3 mm，相邻纹路形成独立摩擦单元

• 硬度适配：75A–85A

技术特点

• 防“抱死”机制：细密纹路可形成微小间隙（约 0.5–1 mm），有效排出水渍、油污，避免因真空吸附导致设备启动/制动困难。

• 摩擦系数优：多接触点设计使静摩擦系数 μ≥0.65（环氧地面+水渍工况），较宽纹提升约 40% 以上。

• 应力控制：单个防滑颗粒接触应力约 1–1.5 MPa，低于聚氨酯疲劳极限，延缓纹路龟裂。

适配边界

• 适用：轻中型设备，单轮负载 ≤200 kg；环氧地坪、瓷砖等光滑地面（Ra≤1.6 μm）。

• 特适场景：存在水渍、油污的潮湿环境（如食品加工车间、清洗后的物流通道）。

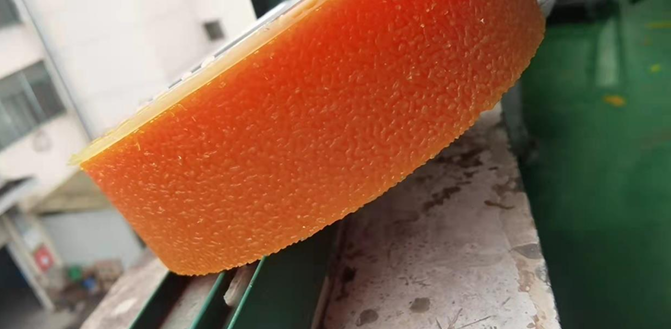

（三）浅坑式非规则防滑纹：短期过渡场景的成本优化方案

结构参数

• 浅坑深度：0.5–1 mm，坑径 3–6 mm，随机分布

• 纹路覆盖率：约 30–40%

• 硬度适配：70A–80A

技术特点

• 成本优势：非规则结构模具加工简单，成本较规则纹路降低 30–50%。

• 性能局限：排水排油能力弱，摩擦系数稳定性差（μ波动范围可达 ±0.15）。

• 耐磨性一般：抗剪切强度低，累计运行 5000 km 后防滑性能可能下降 50% 以上。

适配边界

• 适用：轻中型负载，建议实际承载控制在轮件理论承载值的 70% 以内；水泥、水磨石等粗糙地面。

• 场景限制：仅建议用于短期过渡（如设备临时替换、工期紧张的项目配套），不宜长期重载或用于恶劣环境。

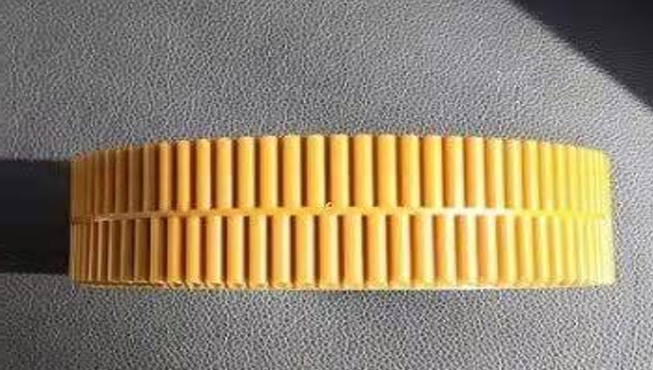

（四）深沟式错纹防滑纹：积水路面的排水-承载平衡方案

结构参数

• 沟深：3–5 mm，沟宽 2–4 mm，呈交错分布

• 过渡支撑条：间距 8–12 mm，截面积约 4–6 mm²

• 硬度适配：80A–90A

技术特点

• 排水高效：交错深沟形成三维排水通道，排水速率可达 2–4 L/(m²·min)，有效减弱水膜润滑效应。

• 承载优化：过渡支撑条承担约 70% 以上负载，单轮承载可达 150–300 kg。

• 注意短板：独立防滑条在粗糙地面长期运行后可能出现磨损皲裂，需定期检查。

适配边界

• 适用：持续积水路面（如室外通道、清洗作业区）；民用清洗机、室外短途搬运设备。

• 禁忌：尖锐颗粒多的地面（易嵌入深沟导致纹路撕裂）。

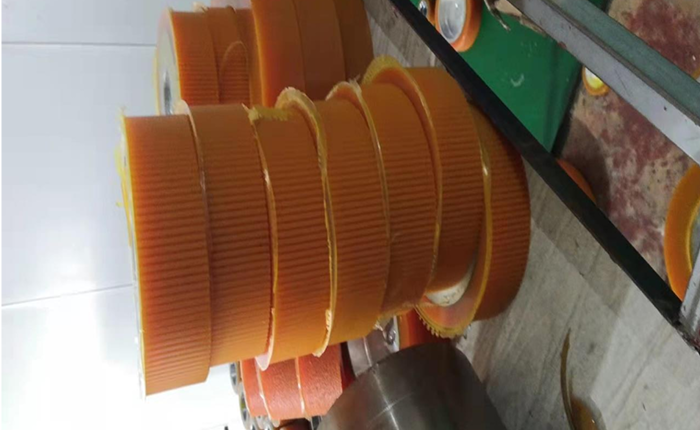

（五）深沟式通纹防滑纹：轻型设备的高效排水方案

结构参数

• 沟深：4–6 mm，沟宽 2–3 mm，贯通式平行分布

• 纹路覆盖率：约 20–30%

• 硬度适配：70A–80A

技术特点

• 排水性能突出：贯通结构使排水速率达 4–6 L/(m²·min)，较错纹提升约 50%，极适深度积水场景。

• 贴合防滑：低硬度材质增强贴合性，水膜环境下仍可保持 μ≥0.6。

• 承载限制：纹路覆盖率低，单轮负载宜 ≤100 kg，磨损量约 0.8 mm/1000 km。

适配边界

• 适用：深度积水路面、高湿度环境。

• 典型应用：船舶清洁机器人、轻型攀爬机器人等。

• 设计逻辑：牺牲部分承载与耐磨性，换取极致排水，适配特殊轻型设备。

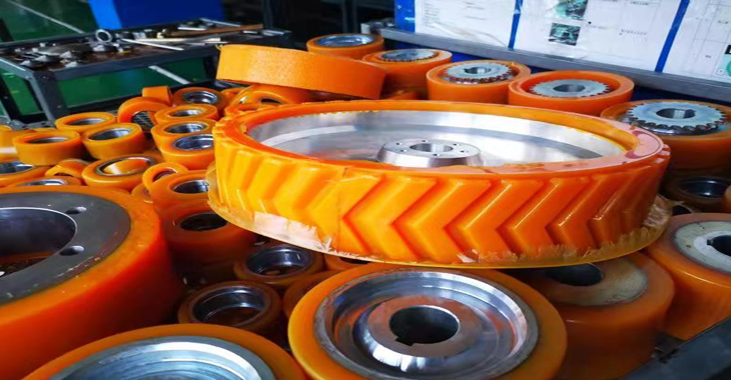

（六）深沟式人字防滑纹：牵引设备的高寿命防滑方案

结构参数

• 纹路间距：6–10 mm，沟深 4–5 mm，人字夹角 60–90°

• 防滑条厚度：3–4 mm（较其他深沟纹更厚）

• 硬度适配：80A–90A

技术特点

• 牵引力优化：人字指向性纹路形成“抓地-驱动”协同，牵引摩擦力较通纹提升约 30%，适用于爬坡或重载牵引（爬坡角度 ≤5° 时牵引稳定）。

• 磨损控制佳：加厚防滑条与合理夹角设计使磨损量 ≤0.3 mm/1000 km，使用寿命较错纹提升约 25%。

• 应力分散好：人字结构使接触应力沿纹路方向均匀传递，防滑条皲裂率低。

适配边界

• 适用：低速牵引设备（速度 ≤5 km/h）、爬坡设备、中重型承载。

• 接触面：水泥、柏油等多种地面，适配性广。

• 核心优势：在保证中重型承载（单轮 200–400 kg）的同时，实现低磨损、长寿命，是高要求物流牵引设备的优选。

三、技术选型决策矩阵与关键注意事项

1. 选型决策核心参数对比

2. 关键技术注意事项

• 硬度与纹路匹配：高硬度（≥90A）宜配宽纹或大截面积纹路，以弥补接触面积小的防滑短板；低硬度（≤75A）应通过深沟或细纹结构提升摩擦系数，补偿材质刚性不足。

• 介质影响修正：油污环境宜选纹路间隙 ≤2 mm 的细纹结构，避免积油；积水环境首选贯通或交错深沟，排水速率需满足 Q ≥ v × A（v为设备运行速度，A为接触面积）。

• 寿命预测模型：轮件使用寿命 L 可近似按 L = h / (k × t) 估算（h为纹路初始深度，k为单位时间磨损量，t为日均运行时间），选型时建议预留 20–30% 的磨损余量。

结语

聚氨酯轮件防滑纹路的设计与选型是一项需综合考虑设备负载、运行速度、接触面特性及介质环境的系统工程。本文解析的六种纹路类型，分别针对不同的技术痛点与工况需求，其核心差异体现于对摩擦系数、承载能力、排水性能及耐磨性等指标的不同优先级排序。

对制造物流领域的专业人士而言，掌握纹路背后的设计逻辑与选型原则，不仅能提升设备运行的安全性与效率，还能通过精准匹配降低轮件更换频率与长期维护成本。未来，随着物流设备向高速化、重载化、智能化方向发展，防滑纹路设计将进一步融合材料科学、力学仿真及智能传感技术，实现更精准、更持久的性能优化。
